求助,蓝牙板连接不稳定,求大师们帮忙分析分析

录入:edatop.com     点击:
发射距离挺正常的,就是连接不稳定,跟手机通信的时候时不时的就断开连接。
我上一板做的比这更不稳定,连上就断,这一板我计算了一下阻抗,射频部分用50欧走线,有所改善了,但还是老断开连接。
不知道问题出来哪里,求帮忙分析分析,什么原因可能导致这种现象?



射频阻抗貌似要控75欧姆!?

我记得是50欧啊

应该是匹配没调好

这个电路是另一个成熟的蓝牙板子上提出来的,天线和匹配电路都是直接抄的,应该不会有问题吧
那块板子就挺稳定

1.阻抗是50欧姆是肯定的,如果做过了,就看下参数匹配对不对,链路上的参数得调
2.如果你用的BLE4.0,那么频段就是2.4G,可以参考赛普拉斯的官网天线画法,觉得你这个天线看起来很奇怪

"如果你用的BLE4.0,那么频段就是2.4G,可以参考赛普拉斯的官网天线画法"--大神,能提供下官网的链接么?谢谢

Y1晶振的GND_pin为什么不连接上?

一看就不是50欧姆设计。地靠的太近了额

这个天线验证过没问题的,匹配网络也是

我是直接在成熟的项目的原理图里面提出来的,它没接,我就没改。
这个会有影响吗?

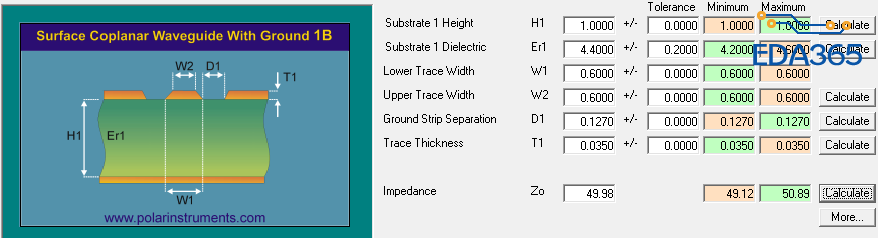

算出来的,地远了线宽就要加大,再加大就太大了

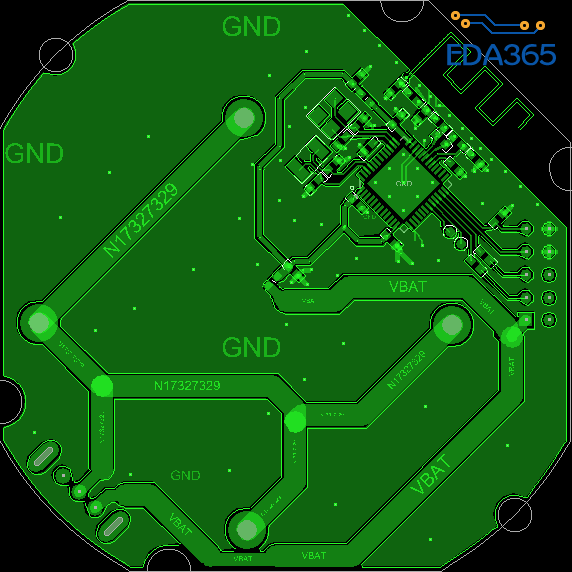

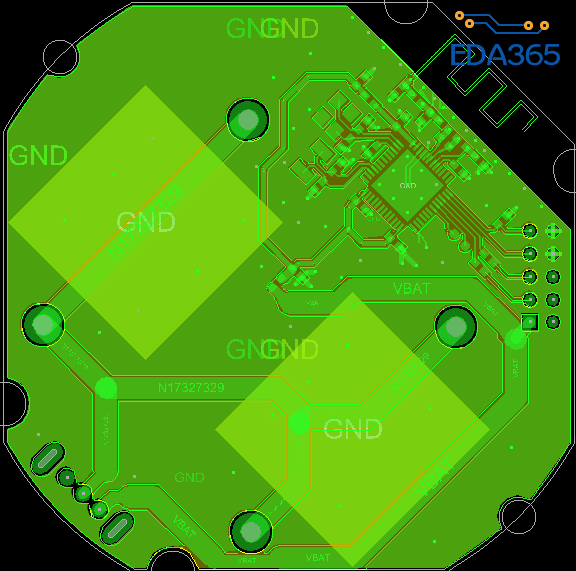

主贴上的图把bottom关掉了,这是带bottom层的图,bottom层就是除了天线全铺地


板材变了,板厚变了,阻抗就变了,匹配当然也要变

学习了
