allegro尺寸标注怎么把单位也加上？
录入：edatop.com 点击：
allegro尺寸标注怎么把单位也加上?就是要图片中的这种样子，不知道 别人是怎么加上去的?求解?谢谢！
如图所示

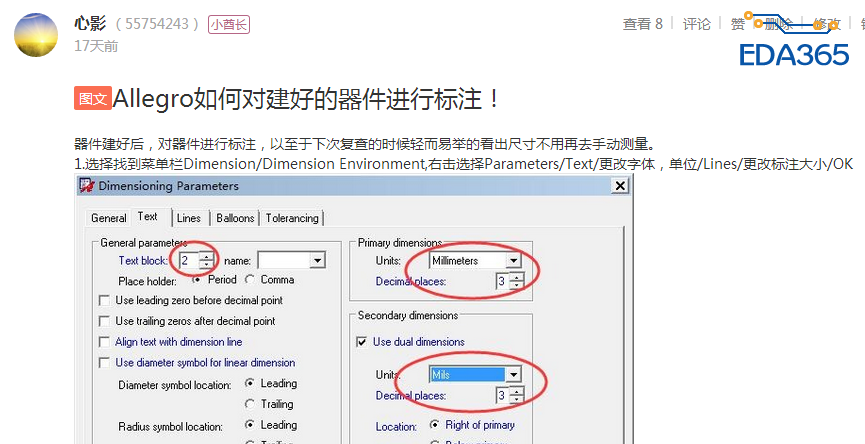

他的意思是按照2種格式添加
一個單位是MM 一個單位INCH
實際上ALLEGRO 好像不能2個單位同時顯示
只能顯示一種 另外一個應該是不對的
貌似16.3没有这个选项啊。是不是16.6以上才有啊?
單位可以手動添加上！不會自動上去的
试试2楼的方式吧,,你图片上那个真的是自动生成的?

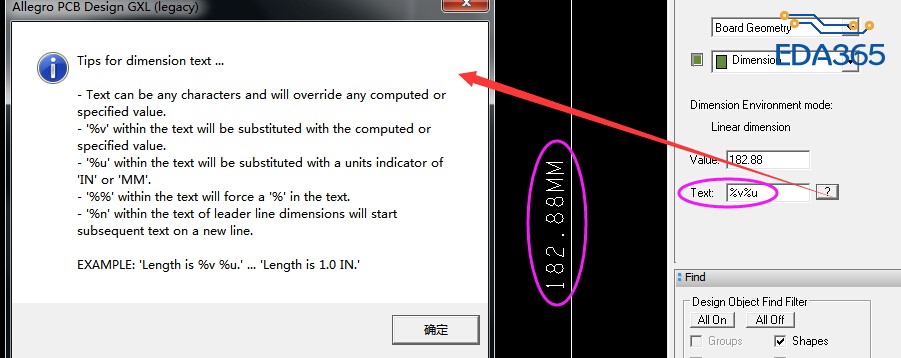

%v%u 2楼是详解
是有需要设置的，具体请见我在百度搜的“中国PCB部落””
感谢分享！
16.6以上才有
最好不要在BOARD GEOMETRY 下的DIMENSION 设置。在SETUP下的SUBCLASSES下 加一层，设置到 PACKAGEGEOMETRY 下的DIMENSION。
