大神朝着看一下：这几个器件放不起出来！急////
录入：edatop.com 点击：

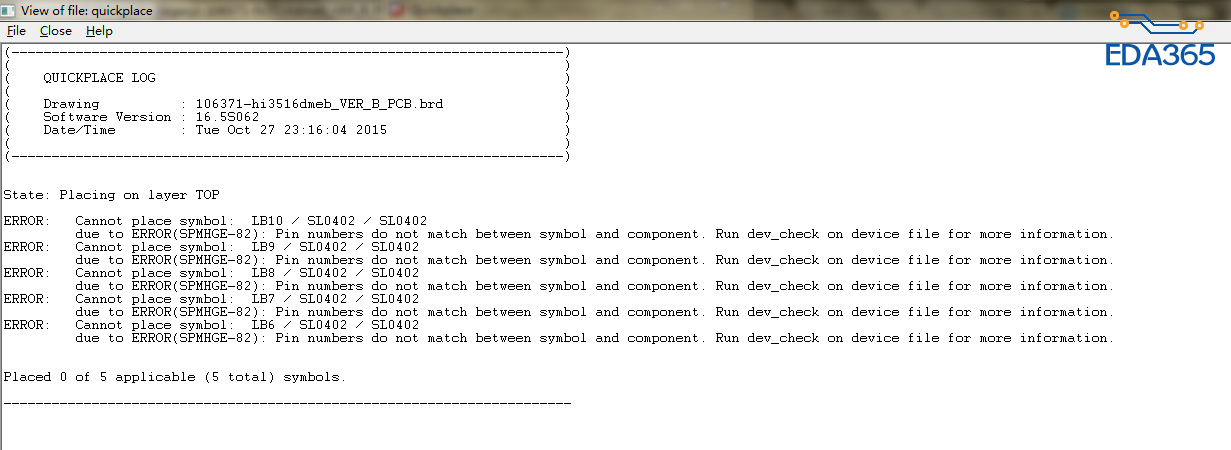

如图，如图，如图....
好像是原理图封装的管脚号对应不上pcb封装的管脚号
检查一下这个器件原理图上和PCB上管脚的命名是不是一致的。
是第三方网表?
看一下原理图封装和PCB封装的对应关系，管脚号也得一致
原理图封装的管脚号对应不上pcb封装的管脚号,特别注意那些固定脚,有点命名是SH,有点命名是数字,查看清楚.
库里没有这个封装呗！
pin mumber不对
原理图symbol与PCB footprint 封装引脚不一致
管脚数对应不上
英语说的很清楚了。管脚数目不匹配。是不是缺少或者多了管脚哈?
已解决，谢谢
