求助:allegro GND之间没有飞线连接,其他正常。(已解决)
录入:edatop.com 点击:

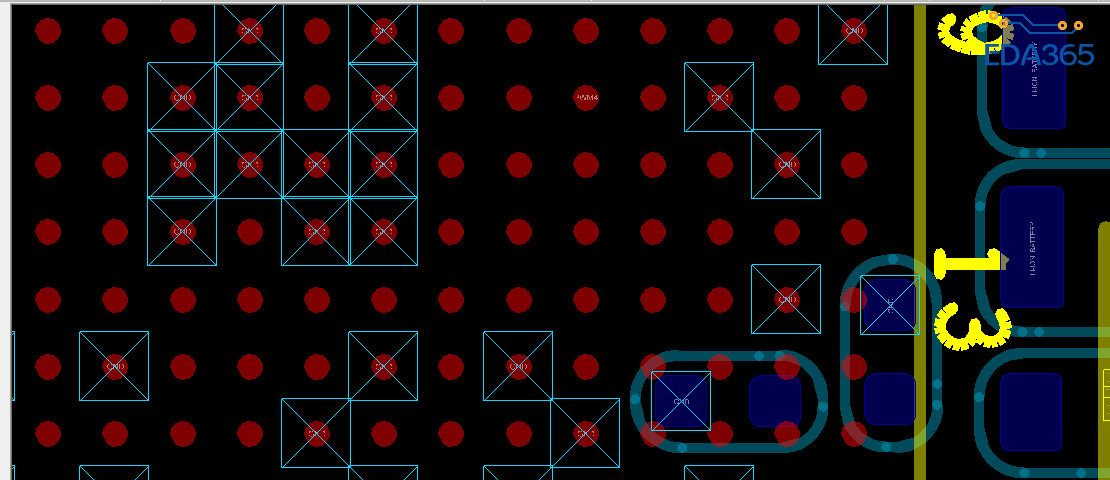

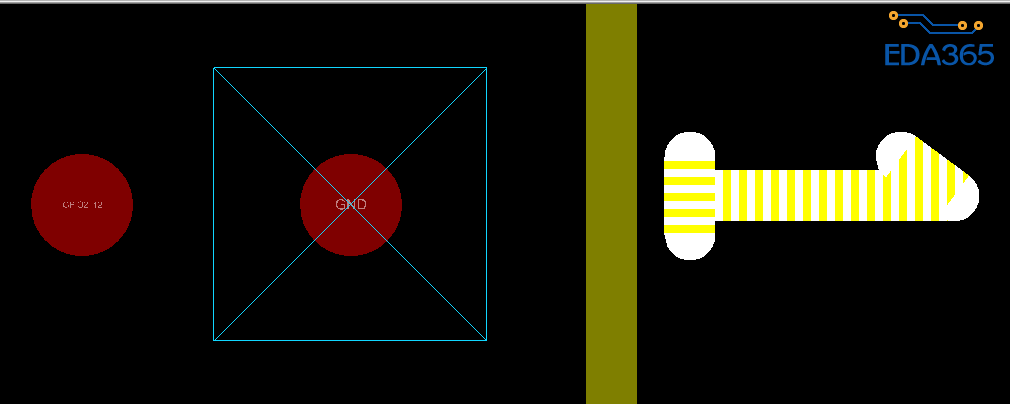

所有的GND都是,应该是原理图的问题,但不知道要怎么改呢?是什么原因?
菜单栏logic >> identify DC nets
找到GND,删掉。
的确可以解决,但是重新导入网表后,还是会出现这样的问题?
请问这是原理图的原因吧?要怎么彻底解决呢?
已解决,可以删除电压那一项
这个是自己设置的,这样设置可以减少飞线,图看起来清晰。
一般都是先把这个设置,最后在打底孔的时候直接拉出接到主地上。
对于LAYOUT用这个功能是比较好的。
原来是这样子啊,刚开始用,没飞线有点不习惯呢
老问题了~~~
学习了

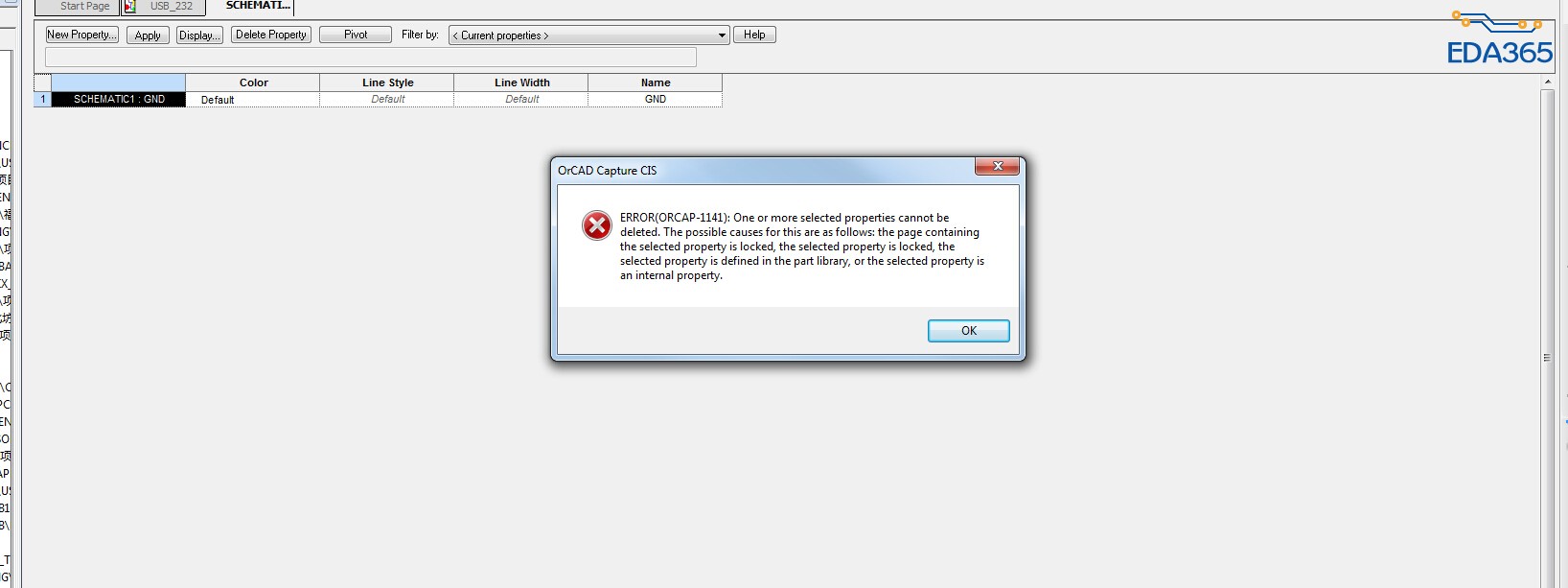

我也遇到这个问题了属性删除不掉
一般GND要設置成為其他形式的飛線,這樣顯示的更加可觀
一般GND要設置成為其他形式的飛線,這樣顯示的更加可觀
很实用的功能,学习了。
