请教，usb2.0差分线布线的问题
录入：edatop.com 点击：

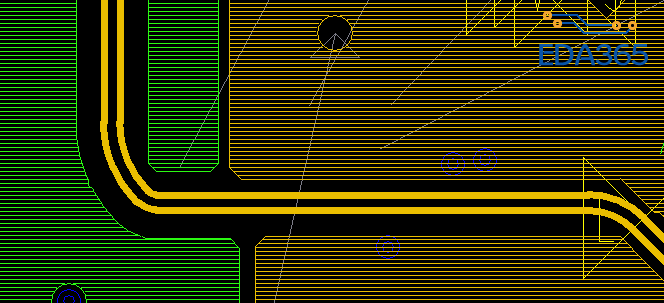

布线密度问题，usb差分线想布在中间混合层，同层有电源铺铜，和一部分走线。现在的问题是usb走线中前面一部分跨3.3V，后面一部分跨地（也就是说同层中，usb前面一部分包3.3，后面一部分包地），请问这样有问题吗? （ 其实这样等于把电源和地分隔了，暂不考虑对电源和地的影响，因为有另外的地层，并且电源流向是顺着usb线的，没有绕）
建议USB不这样走，可以把其他的杂线换一下。不要不把USB当高速线，有可能死得很惨。除非你不测试或者过规范。
这也是没办法的办法了，这样和相邻层参考平面不连续是不是同样的影响?
它的上下层是什么情况?
同一层好像没啥关系，高速 阻抗线主要看对应参考层是否完整
上下层分别是完整的gnd层（距离较近）和走线层（低速线和一部分铺地，距离较远）
把同层的铺铜距离加大，推荐20mil以上，确保离USB差分线最近的是GND参考层。
明白 。多谢小编大人！
你好，请教一下同层的铺铜距离加大有什么作用
阻抗
