请教高手，allegro中bottom层元件坐标怎么镜像？
录入：edatop.com 点击：
从allegro中导出的元件坐标，SMT的人说他们的机器没有坐标镜像的功能，T只能导入TOP层的坐标，bottom层的元件导不了。现在他们要求我再导出一份BOTTOM层元件镜像之后的坐标给他。
在allegro中我用那个Flipdesign功能，pcb的视图是镜像过来了，但是导出了的坐标还是和之前一样，请问有没有办法导出bottom层元件镜像后的坐标呢?
在allegro中我用那个Flipdesign功能，pcb的视图是镜像过来了，但是导出了的坐标还是和之前一样，请问有没有办法导出bottom层元件镜像后的坐标呢?

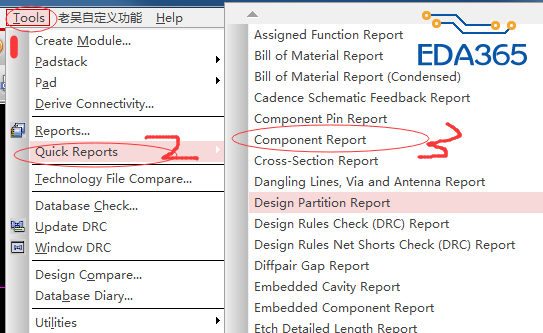

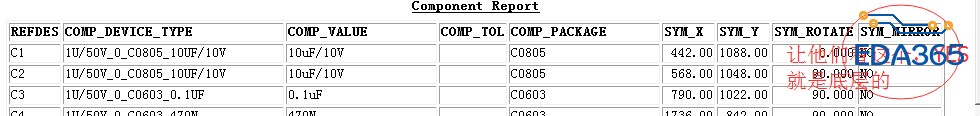

看图操作
祝你工作学习快乐
小编要Bottom层元件镜像后的坐标，这也太业余了吧！用过AutoCAD么?镜像总要选个坐标吧，以哪个点儿镜像呢?是上下镜像还是左右镜像?还是关于板子中心上下镜像左右镜像?这个总要结合你的拼板方式镜像吧！谁知道你是怎么拼板的呢！再说了如果你把这些镜像后的坐标都出了还要SMT工艺工程师干嘛啊！
这不逗比么，怎么可能呢。虽然说要整个这个skill也很简单，但是没必要啊。
我也是这么导出来的，然后他就说mirror显示yes的他的贴片机识别不到。
我也有问过他，他说不管怎么镜像，x或者y都可以，也不用拼板后的，只要单板就可以。我也觉得坑爹，我后来导出到protel然后选择整板按y，镜像之后导出坐标给他了，也是第一次遇到这种事，他说他们的雅马哈的机器导入坐标没有镜像功能。
我也觉得很逗比啊，但是领导要在那个厂贴片，做手下的只能解决啊
用得了那么麻烦么?坐标档用Excel 公式批量修改下不就可以了么！
