allegro 如何测量如下距离啊，就是选中焊盘边缘与丝印的距离
录入：edatop.com 点击：
如题，我总是选不中，感觉老是选中焊盘中心
你要在find里面去掉pin前面的勾
Air gap就是选中焊盘边缘与丝印的距离。
三楼正解
那如何去控制这个距离，比如我想让焊盘和丝印距离为0.3毫米，有没有比较好的方法，而不是手工去计算
手动计算也还好啦！也不费多少时间
直接在焊盘边缘画丝印线，然后ix iy往外移，再连起来

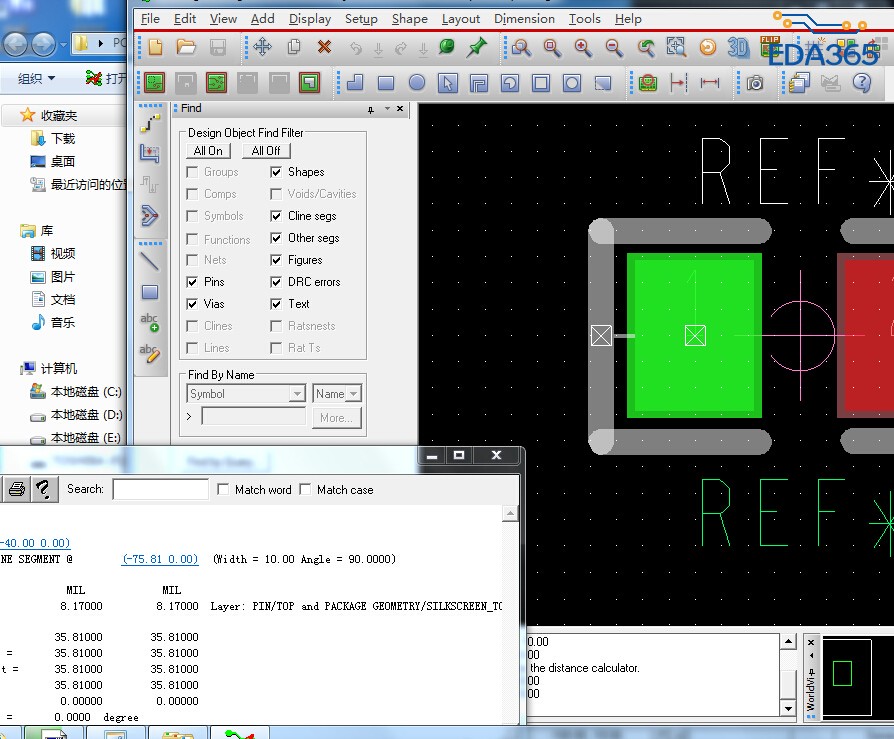

8.17是边到边的距离 35.81是中心到中心的距离
做封裝的時候要控制好絲印線。不要讓其上PAD，最好間距8mil以上
一般不是0.3毫米吗
恩，大點的封裝0.3mm當然可以了。我們這邊封裝是手機上用的我們一般做0.2，或者不做
:):):):):):):):):)
