请教orcad capture cis drc更新设置问题
录入：edatop.com 点击：
请教orcad capture cis drc更新设置问题

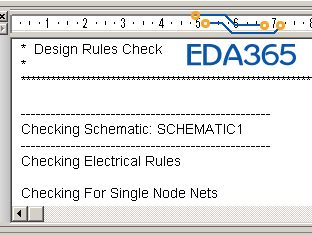

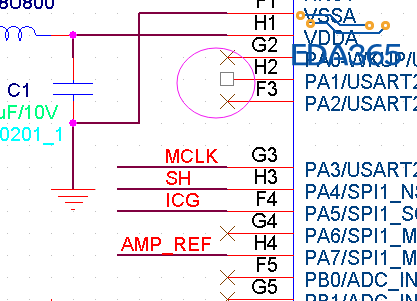

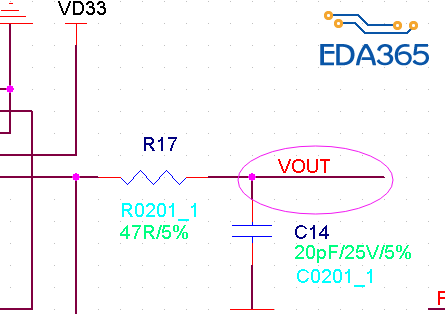

原理图本来信号线的对接的！我把一端信号线删了！更新drc 为什么不报错啊? 是哪里还要设置吗?如图下
原理图本来信号线的对接的！我把一端信号线删了！更新drc 为什么不报错啊? 是哪里还要设置吗?如图下
还有其他地方需要连接的吗?
没有啊！就是 本来是对接的信号线是对接的 我把它一端删了 更新drc 不报错！晕死我了！

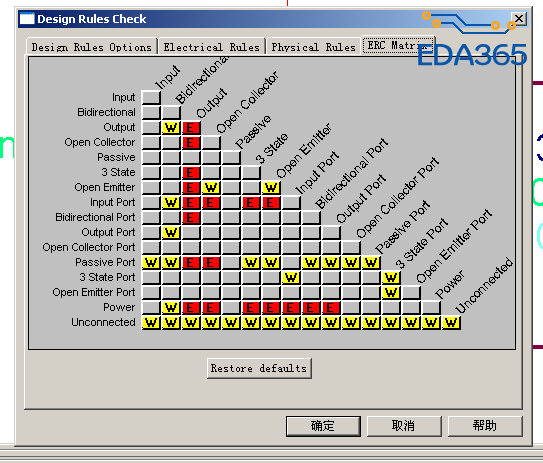

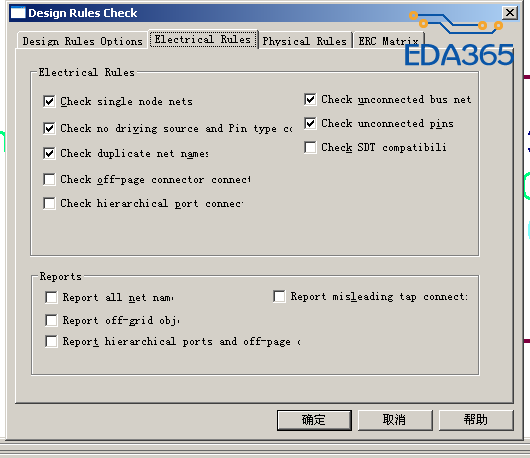

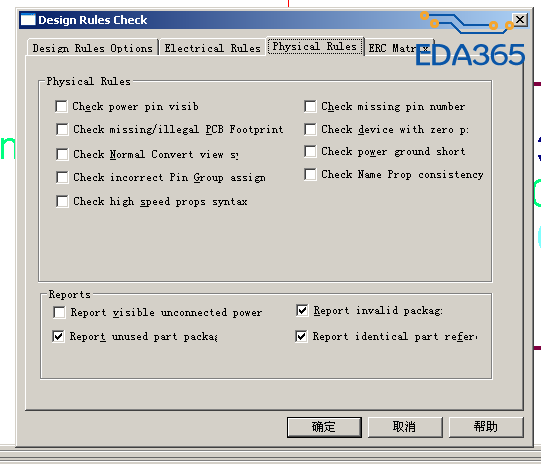

检查DRC时，这项“check single node nets”是否勾选了。
我原理图只有一页 你看下我勾选是否对?
默认设置的话，这个一般会报warning吧
我把这个勾选后有报错！
不过我在把那个对接的角悬空x 了 另一端还是有信号的 怎么也不报错啊！就相当于就一端接信号了！
