Allegro怎么出元件值贴片图啊？

首先，做PCB封装时，要加入Value的Class\Subclass，比如Componet Value/Silkscreen_Top，在该层随便放一个text，封装完成。
然后，原理图向PCB导入网表时，在配置文件里，把Value=No改为Yes，这样原理图的Value才能传到PCB中去，从而替代画封装时Componet Value/Silkscreen_Top层下的那个text。
最后，将相应层显示即可，用PDF打印机打出来

有个专门 SILK的菜单

说得这么复杂，新版默认都有的，不用去选什么yes or no

知其然，不如知其所以然，让LZ知道，原理图的哪些属性传递到PCB中是可控的。

感谢各位！

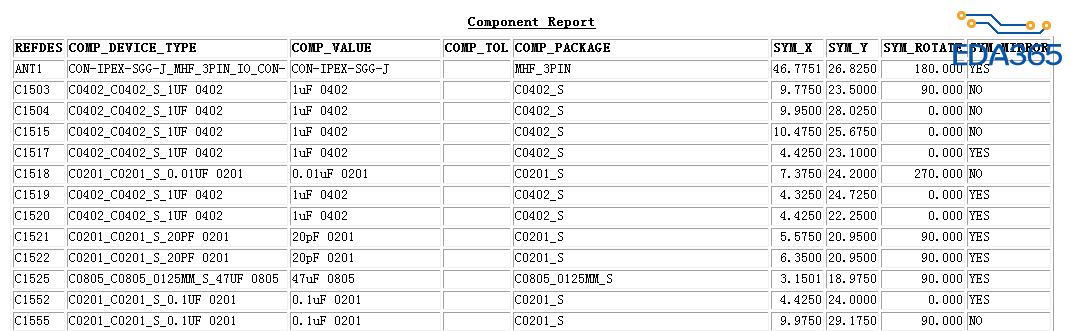

tools---quick---reports-component report如图所示

怎么操作?

感谢你的回复。我要的是其实是PDF元件值贴片图纸

感谢你的细心解答。那如果在做PCB封装时，没有加入Value的Class\Subclass，怎么办?
元件库里那么多PCB封装当初都没有加入Value的Class\Subclass，现在又要针对不同原理图的PCB打印出各自的元件值贴片图，怎么办啊?
我以前用PADS软件的时候，不管PCB封装是怎么做的，只要原理图里有value值，这些都不是难事。

你是要打印pdf还是出坐标文件?

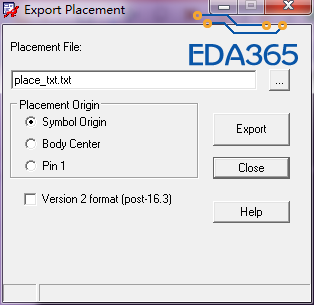

可以直接输出bodycenter，坐标都有的

可能没有更好的办法了，因为没有这个Class, 意味着原理图的Value无法导入PCB。当然，你可以改PCB封装，就是工作量大些

打印PDF，元件丝印图，且元件丝印中间有元件value值

那你就调下装配层的丝印，然后打印出来就行，但是你封装建的时候要将装配层和器件value层建上，这样就可以统一调整到一个层打印出来。
