求解Allegro中Route Keepout的问题，非常感谢。
录入：edatop.com 点击：

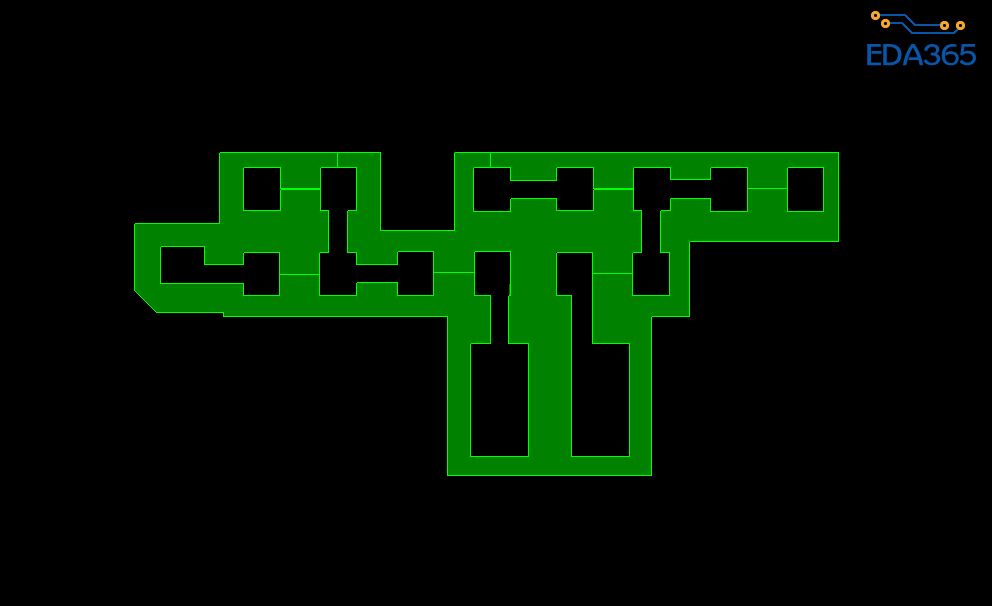

（图1） [/attach]

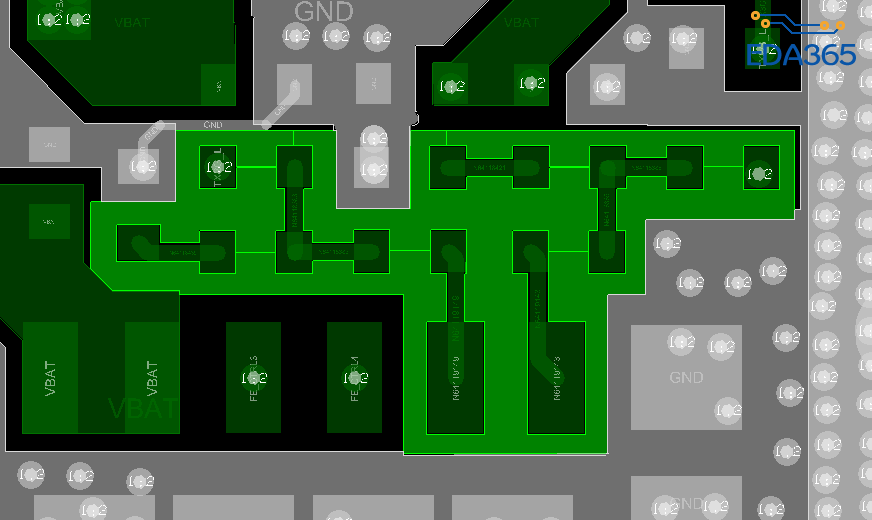

（图2）如以上两幅图所示，绿色的铜为Route Keepout。怎样才能使得铺这个铜时会避开如图2中的线与焊盘，其铜效果就如图1一样，中间都避空了。求大神解决，谢谢
铺一块静态铜箔，避让，再Z-COPY到Route Keepout
能否说明详细步骤，谢谢
在那个区域 在etch层铺一个动态铜皮，动态铜皮会自动避让线与焊盘，然后将这个动态shape 改为静态shape，然后用z copy命令，copy这个静态shape至rko层
那像那个铜皮离线与焊盘很近，是要设置距离的吧
是的，在约束规则里面设置。
谢谢
