LP_Wizard求助
录入：edatop.com 点击：
刚才在网上下载了一个LP_Wizard10.5绿色版，我的电脑是win764位系统，软件为allegro16.5.设置好之后，生成的dra文件打开没有pin，不知道是什么原因，求大侠们帮忙解释一下，在线等。
在padpath路径列表中加入一个点号的路径
在allegro的设置里把pad的路径添加进去
已经添加过了啊，您指的是在setup/user preferences的paths/library/padpath那设置吧?这里已经设置过了，设置的我自己做的pad的路径。
LP_Wizard10.5新建封装时，会自动新建一个目录，所以每次的路径都会不一样，不能直接设置绝对路径。
可参考学堂Cadence培训第一期PPT中的内容，在padpath中添加一个.代表当前目录，这个方法在很多地方都非常有用。
您能大概说一下方法吗，您说的学堂的ppt我没找到，谢谢了。或者如果您有资料的话发给我一下也可以，谢谢了。

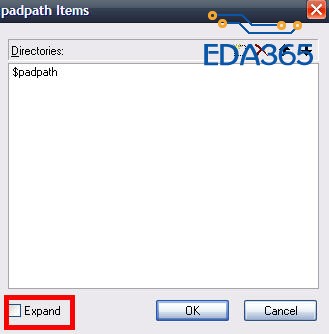

简单的办法：在路径设置中把Expand选项不要勾选。
