关于约束管理器中via的问题

录入:edatop.com     点击:

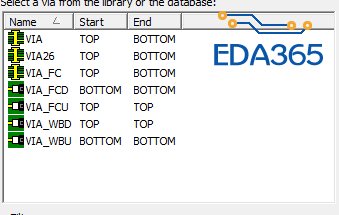

在设置约束管理器的时候 发现有这样几个过孔类型 请问各位大神 他们都有什么区别呢?


....这个截图除了名字,别的看不出来了呀!你可以查看一下 via的钻孔和焊环,还有开窗,,如果只是一个名字是没办法区分细节的

这样啊  那请问这个截图可以看出什么?

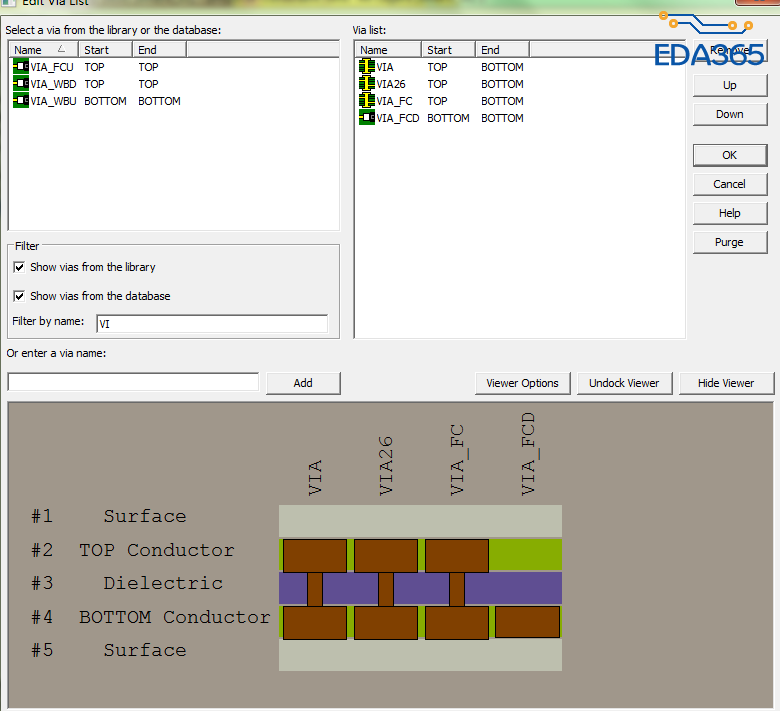

我只能看出三个有用,一个没用

用Tools->Padstack->Modify Design Padstack去看下每个via的参数有什么区别。

具体是怎么操作呢?可以详细说明一下么?我按照你的方法打开以后在options的选项中不知道该如何搜索。或者说我不会使用这个指令

这是怎么看出来的呢?

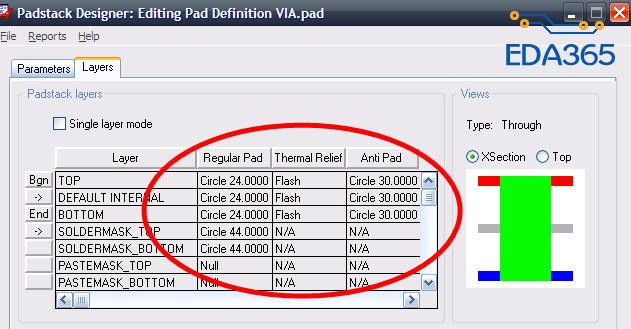

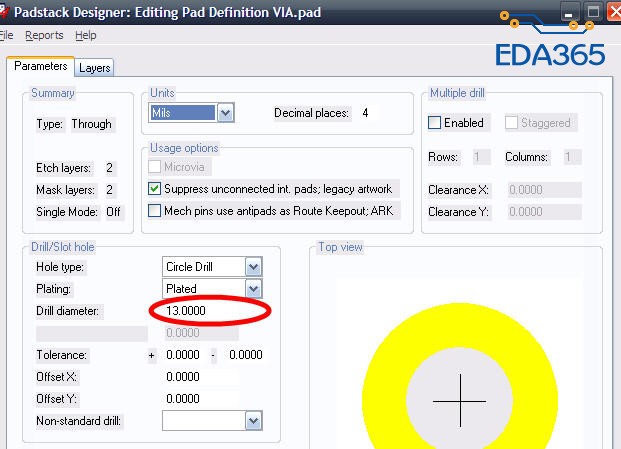

执行这个命令后,在板上点击某个via,然后在Option面板单击Edit按钮,会弹出如下对话框,记住红色框选部分的参数,然后再选择其他via,对比不同的参数看看有什么不一样的地方。



棒呆了!这个方法完美的解决了我的问题 非常感谢!
还有一个问题想问一下 这个过孔应该可以自定义添加的吧 应该按照什么方法添加进去呢?

进来学习啦。小编棒棒哒。

我看到的还有盲埋孔

就在你第一张图那里添加啊~没看到么?

大神带我飞

好久没见你了啊

我们以前那个公司倒闭了啊,唉刚进入这个行业居然出师不利啊。现在转移地方了。
