allegro 测量圆的直径
录入：edatop.com 点击：

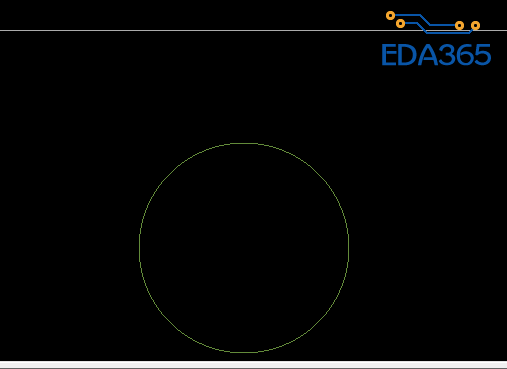

allegro 测量圆的直径,如图，我只想知道这个圆直径到底多少?
请问如何测量。
我所使用环境ALLEGRO 16.5GLX
第一，测量圆的直径，对这个圆所处层面有关吗?
比如：圆需要处在丝印层或者装配层
第二具体如何操作呢
我点了测量的那个ICON ，可是就是选不中圆
有什么好的办法吗
或者我操作的步骤不对
请问如何测量。
我所使用环境ALLEGRO 16.5GLX
第一，测量圆的直径，对这个圆所处层面有关吗?
比如：圆需要处在丝印层或者装配层
第二具体如何操作呢
我点了测量的那个ICON ，可是就是选不中圆
有什么好的办法吗
或者我操作的步骤不对
第一, 没有关系
第二, 可以直接Display-->Elements, 测量.
如果用你说的那个标注用的Leader Diameter 测量也可以,但是必须是line,不能是shape
要看你这个圆的属性，例如是Line?Shape?PAD?钻孔标记?不同的属性测量方法不一样。
愿闻其详 ，能详细点知道吗?我画的圆，在fine里其他选项都是灰色的只有other SEGS 可选
哦，我刚试了下，原来我画圆的方式不对，谢谢指点
额，还没看明白问题就解决了。
直接使用show命令即可，里面的radius就是直径
哦，是半径。
完蛋了，allegro16.6 里测量有谁能好好教教啊
其实很简单，只是你没找到门路。
你用的ICON 是标尺寸用的。最简单的测量方法就是用show命令。量的话有可能抓取到的不是直径
