大神求助，飞线提示怎么变成这样了
录入：edatop.com 点击：

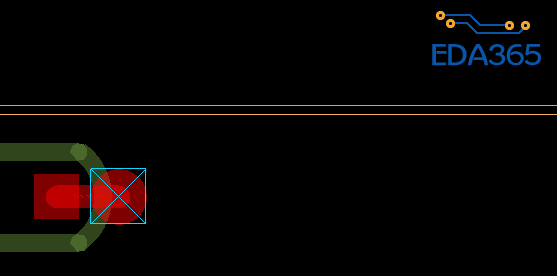

如题，奇怪，不知道动了哪里，飞线提示变成了一个框，没有飞线路径提示，见下图
net
logic——identify dc net —— 找到这个net——点击右侧delete——apply。 在这里给某个net赋个电压值，飞线就会变成图中样式。
非常感谢！只有电源网络才会变成这样
这个好，省去一大堆飞线，看着清爽多了！
又学习了
一般设计的时候，GND连接起来，飞线太多，就会identify dc net给他加上属性，会形成如图所示的样子，这样看起来清爽，便于设计~~~
