Allegro 加Gerber 层时，自动加了很多找不到的层
录入：edatop.com 点击：

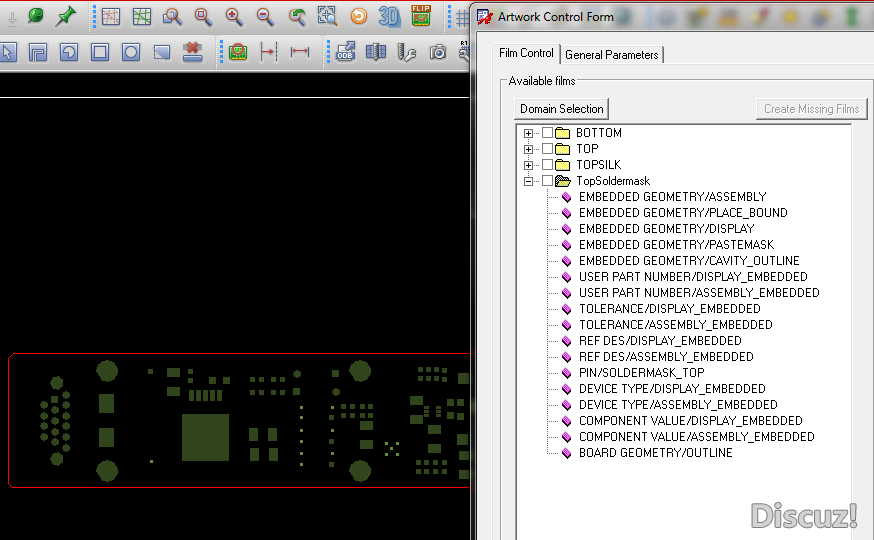

比如要加 Top Soldmaks， 在设置好可见层以后，在 Artwork 的 "Domain Selection" 窗口里点右键，然后选 “Add", 结果它除了 Top Soldmaks所需要的层外，还加了很多奇怪的层。这些层在 display/color 中都找不到。 请教如何解决这问题。
这个板子是从OrCAD Layout 转换来的不晓得是否有关系。
这个板子是从OrCAD Layout 转换来的不晓得是否有关系。
用EDA365 SKILL加，没有那么麻烦
楼上说的没错，
EDA365也有自带的SKILL可以下载安装，
可以试试
那是因为你没有在颜色设置中关闭无关的class显示，先显示你需要显示的class/subclass，再添加Gerber
