板子整版铺铜，但是器件接地PIN需要避让，进行十字连接，如何实现
录入：edatop.com 点击：
请教大家一个问题，板子整版铺铜，但是器件接地PIN需要避让，进行十字连接，如何实现，板子上器件不多，就想着把接地PIN上的铜挖掉，然后手动十字接，有没有啥简便的操作，多谢
可以单独选中这块动态铜箔，在右键的参数设置中修改连接方式，不影响其他铜箔。
可以选择铜皮的连接属性啊，不需要再手动连接成十字，会自动进行十字连接的。

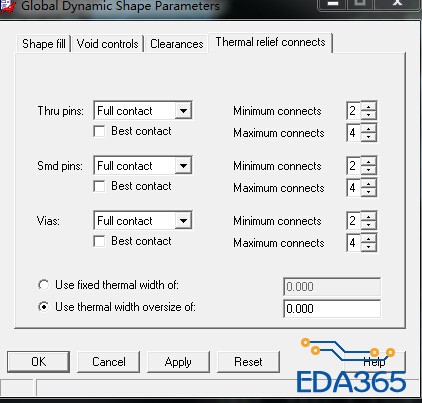

是在图中的界面设置么，我只要接地的PIN脚自动避让，十字接地
对啊，不要选择FULL CONNECT，选择其他的连接方式。
问题已解决，将其它网络的shape转换为静态铜皮，再将smd pins设为十字，就可以了，谢谢啦
好用，多谢
小编的方法好用！
建议一下：一般smd的零件建议全接，dip的电源部分建议米子架桥，gnd十字架桥
学到了，多谢
小编方法很好用哎……
tong shang
