allegro如何绘制渐变线
录入：edatop.com 点击：
在不借助其他工具的情况下，allegro如何绘制渐变线?
什么渐变线? 是BGA出来线宽变宽吗
都可以，反正是想达到渐变的效果，不让线宽突变
Route->Gloss->add fillet
这个只能在pad和via处，不能随意渐变的
渐变可以的，但是要RF下才行。
能否说说，我现在就是RF信号线
具体你看HELP文档，我只是看到过。你百度看看吧。

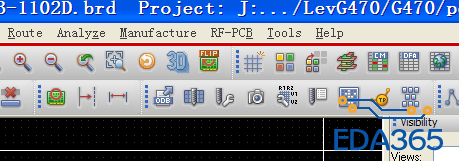

Route->Gloss->Add Tapered Trace
勾上这个
然后在RF中点击add connect

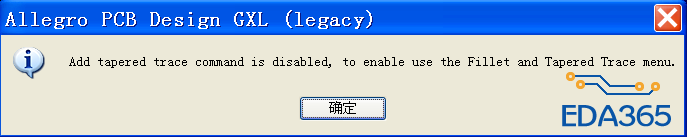

这个命令是怎么使用的，为什么我一点击cline就提示图片上的问题，麻烦指教下操作步骤吧
楼上只是加线上泪滴，和渐变线还是 有区别的。

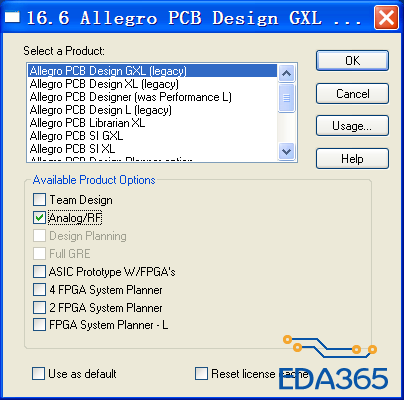

rf模式下，有这一功能
能具体说说吗?
提示已经说了，没打开这个功能。Route->Gloss->Parameters中勾选Fillet and tapered trace，点击旁边的小按钮里面还可以设置相关参数。
