网络的飞线显示问题，详细请进。
录入：edatop.com 点击：

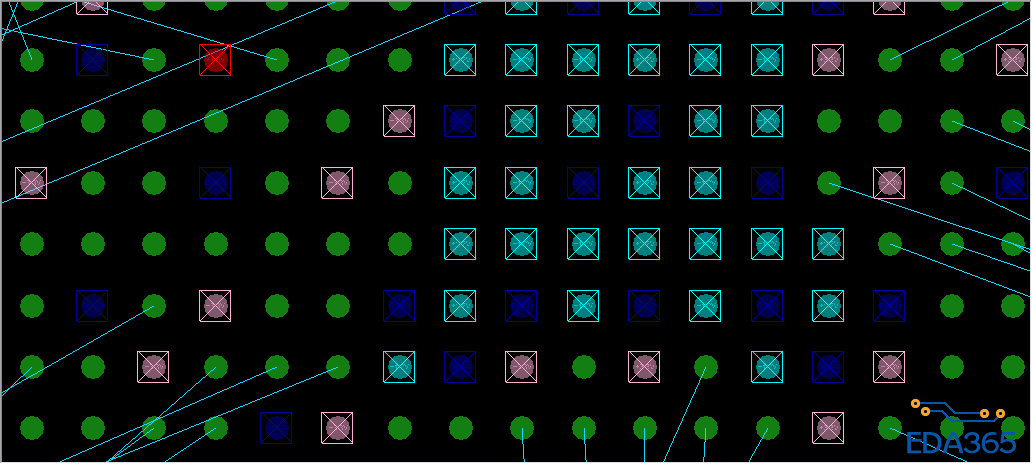

如图，如何才能让电源和地网络的飞线这样显示，感觉在布线时会清晰很多，求大神指导。
设置电源或地网络的值后就这样了
什么意思，是在原理图中设置吗。

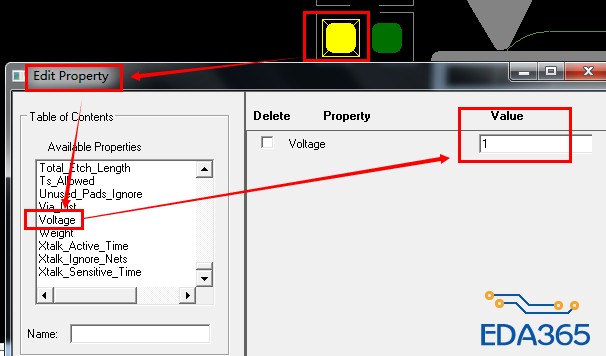

在网络属性中增加一下电源属性，填入一下数值即可~
是在PCB中设置电源地的Value值，地为0，电源一般是多少伏的就设置为多少，这样也方便后期做SI仿真时用，那时就可以不用设置这个值了
Logic->Identify DC Nets也可以设置。
