于博士工程文件里的Device是什么，做什么用的
录入：edatop.com 点击：
问题一：于博士工程文件里的Device是什么，做什么用的
vot3_sot223_ams1117_adj.txt中的内容
(DEVICE FILE: VOT3_SOT223_AMS1117_ADJ)
PACKAGE SOT223
CLASS IC
PINCOUNT 4
PINORDER VOT3_SOT223_AMS1117_ADJ GND/ADJ TAB VIN VOUT
PINUSE VOT3_SOT223_AMS1117_ADJ POWER UNSPEC POWER POWER
FUNCTION G1 VOT3_SOT223_AMS1117_ADJ 1 4 3 2
PACKAGEPROP PART_NAME VOT3
PACKAGEPROP VALUE AMS1117_ADJ
END
问题二：于博士视频第41讲
1. 设置器件模型，加载模型库，赋予器件模型中的器件模型加载的时候怎么找不到，这个模型是要自己制作吗；
跪求大神指点！
自己顶一下，有人能给描述一下吗

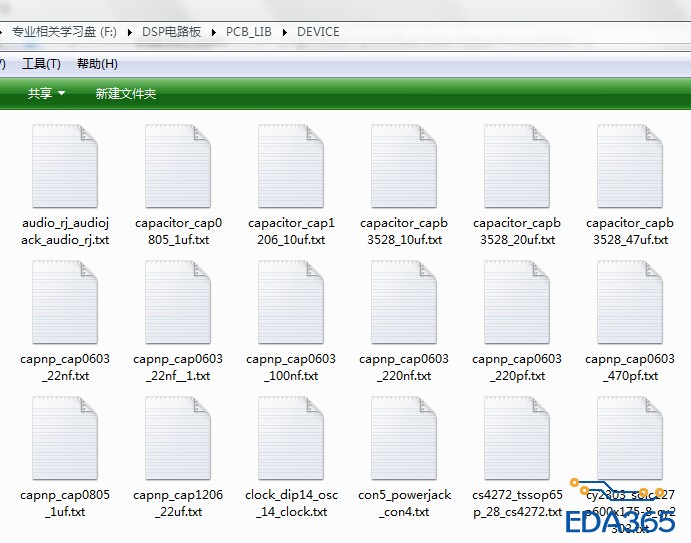

device好像就是allgro的器件封装吧，至于生成，在allegro package file->create device，好像这样吧。如果觉得麻烦，可以按照orcad library builder，这个大多数封装都能自动生成，方便极了。
哦，谢谢啊！那41讲的加载器件模型，这个模型是怎么创建的，我按照步骤设置有的模型没有
这个好像是SigXplorer用到的仿真模型吧，这个在analysis->modules browser->set search path应该可以指定吧?主要是，我其实是做软件的，只是想多学点，没做过复制的硬件，所以也不清楚。要不问问其他网友吧?
分立器件的模型可以自己创建，芯片、连接器等器件的模型需要找厂家提供。
