16.5关于shape的问题
录入：edatop.com 点击：

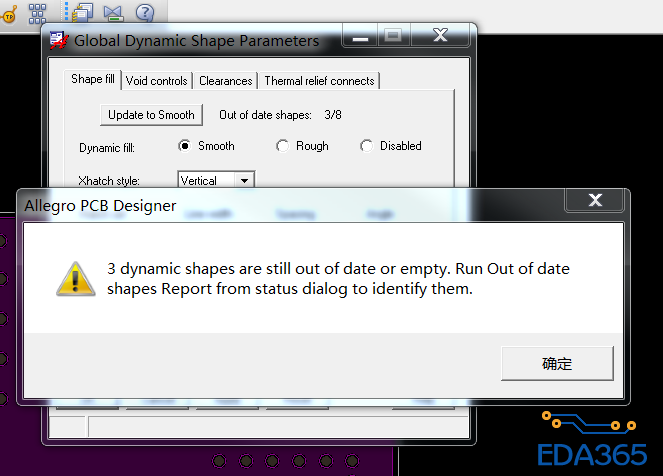

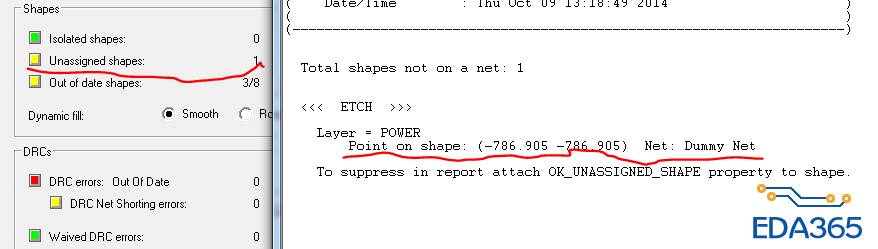

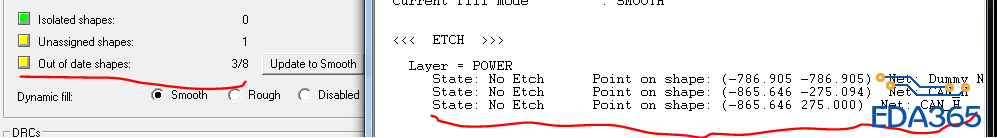

用anti etch方式铺铜，有问题，查了下是跟我当时Split Plane--creat时，铜皮网络随便取名有关系的，后来铜皮重新定义了网络，但是始终找不到这几个网络的铜，update to smooth这个选项一直提示错误，出不了Gerber。我就把这些铜删了，用shape铺铜，还是一样的问题，我都没有找到那三块铜，提示的错误比较费解。三个坐标的位置都没有多余的铜的，谁遇到过这样的问题吗?
1
2
3
在颜色管理窗口中，将其它的全部关掉，只打开bound/POWER 这一项看看，然后删掉！
正解！删除了，多谢！
