allegro中flash焊盘路径问题求助
录入：edatop.com 点击：
在cadence Pad Design中设计焊盘的时候，添加内层Thermal焊盘时要选择制作好的Flash时却找不到。请问Pad Design对于Flash焊盘的路径有什么要求?谢谢啦！
详见图片。
详见图片。

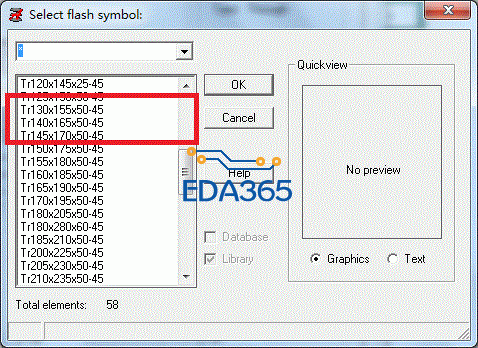

需要一个已经制作好的Flash焊盘

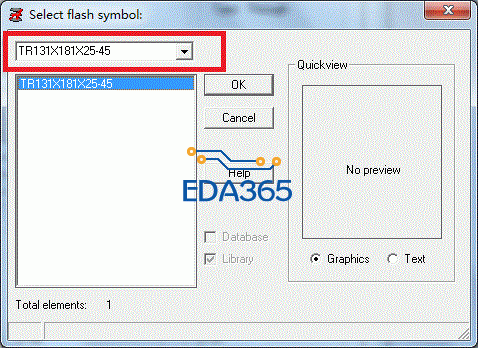

但是这边却没有找到

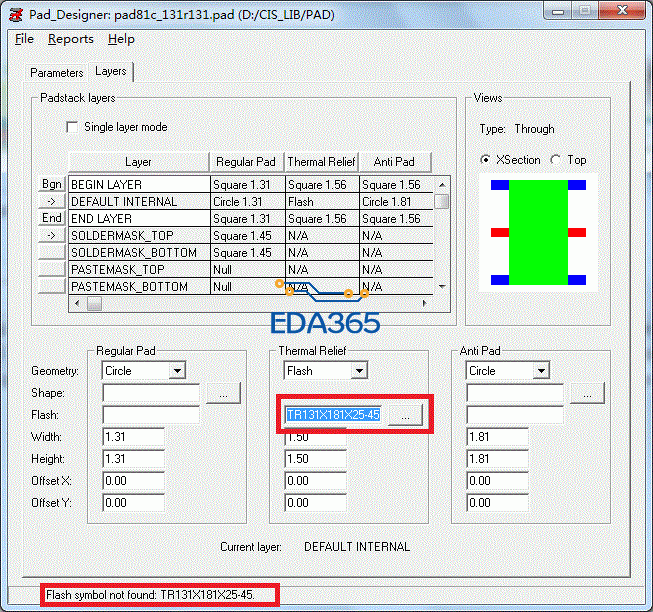

手动在上面输进去之后是会有的，但是确定之后前面还是现实No Found
没人帮顶啊
放在建焊盘的目录下
好像是要放在PSM的路径下
setup→user preferences→Paths→Library→右边栏中padpath，看你已经画好的焊盘是否在该路径下
放在焊盘目录下
制作的Flash symbol 有两个文件，.fsm和.dra，，，这两个文件全部放进psm路径下
