diff规则设置
录入：edatop.com 点击：

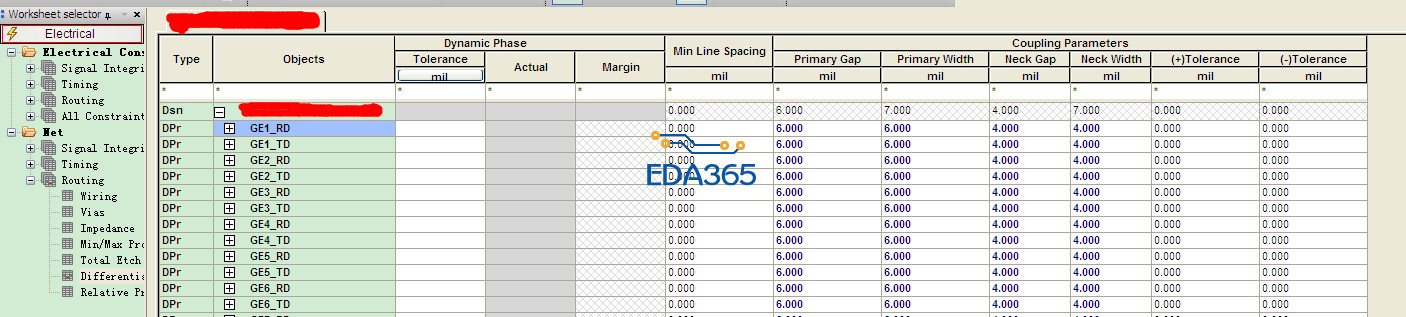

我差分线线宽线间距设置是6，6， 但是默认线间距是7mil。如下图
这样导致在space中不设置diff的话，报DRC错。

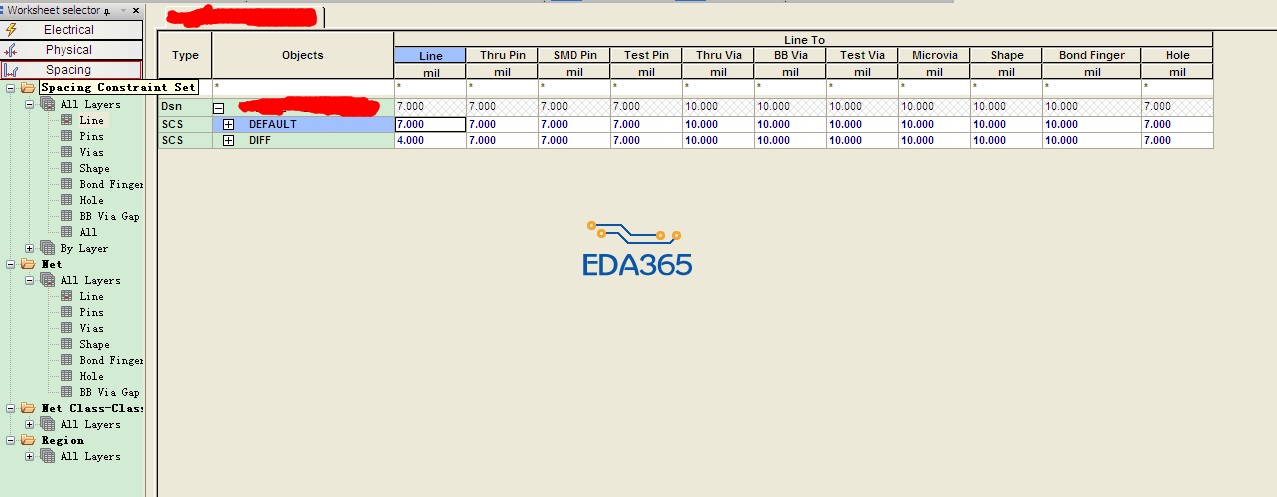

然后我在space中设置一个diff规则然后给差分对分配diff这个规则，如下图，这里的line to line 是指的差分线P和N之间的间距还是差分对和单端线之间的间距呢?为什么一设置这个diff后，DRC错误就消失了?
这样导致在space中不设置diff的话，报DRC错。
然后我在space中设置一个diff规则然后给差分对分配diff这个规则，如下图，这里的line to line 是指的差分线P和N之间的间距还是差分对和单端线之间的间距呢?为什么一设置这个diff后，DRC错误就消失了?
这个问题简单.
? 请高手解答下 ，谢谢
哪用这么纠结，全局线宽是所有线遵守的基本，但是dif约束要高于default约束，如果差分间距<default的line-line，就会报错。这时候在差分约束里面把min line spacing 设置个非0的值（<差分间距） 这样就不会报错了
