求助：区域约束设置OK，fanout后，via出现问题

录入：edatop.com 点击：

各位大哥：
我设置了CPU的区域约束规则，via选用的是C016-008TENTED
fanout by pick扇出成功，但是via并不是区域约束规则中选用的C016-008TENTED，而是整板通用的via，C020-010TENTED
下面挂了图，请高手们给分析一下

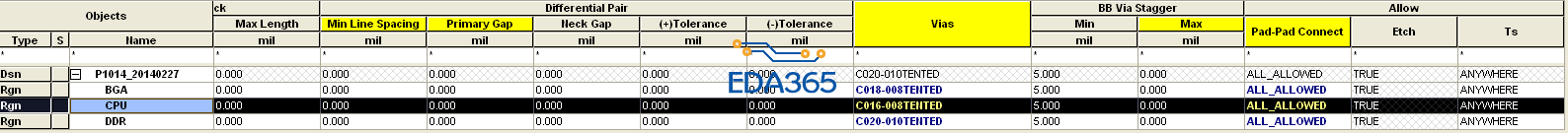

区域约束规则

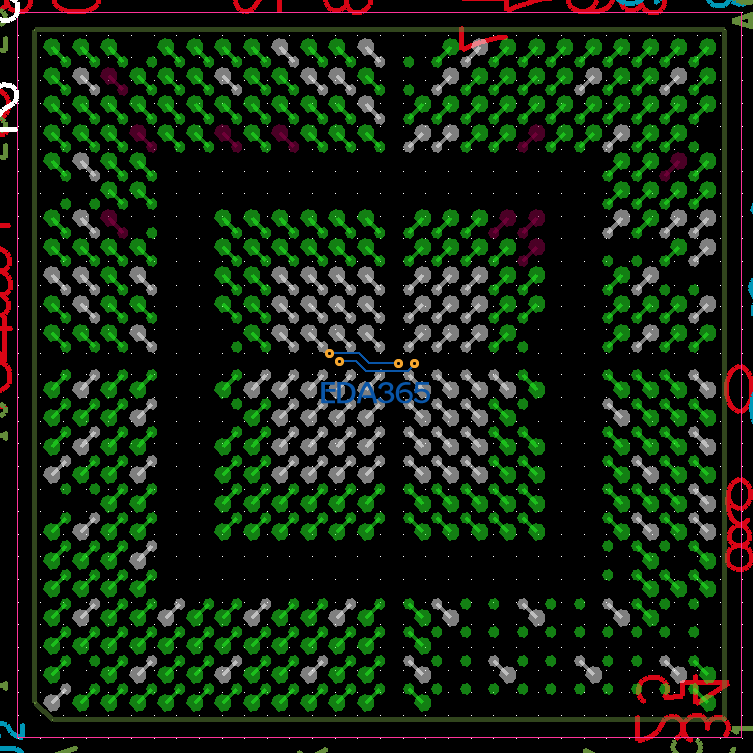

CPU fanout之后

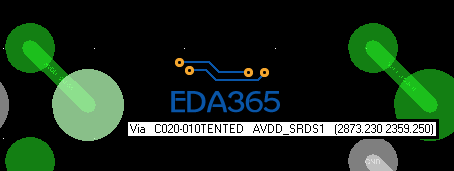

查看via

大神，help

fanout命令可以选过孔类型

自己顶一下

看看扇出时候右边选项里面的过孔类型选的是固定过孔还是网络对应约束这种情况应该是过孔选错了
