如何去掉shape 镂空后留下的边框下
录入:edatop.com 点击:

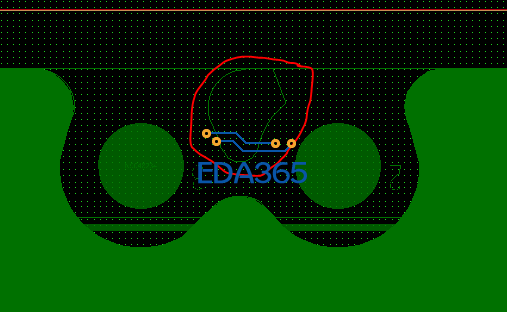

如图所示,对SHAPE区域执行VOID后,总会留下边框线,不知道这边框线是否对制版有影响,是否可以调整和去掉,如图所示?
這是 Boundary 資料 , 如果真的很在意可以把它刪掉 ... but , 你要知道這個 boundary 有沒有用到 , 沒用的才能刪.
否則 Boundary 刪掉了 , 銅箔也拿掉了.
对制版没有影响~~~
allegro删除孤岛的方法就是添加VOID,你这个是删除孤岛的正常做法,没问题的。如果你要删掉它,选择shape——manual void——delete然后选择它右键DONE即可,但是孤岛会回来。
非常感谢大家
