PCB中封装不能显示,无法放置
录入:edatop.com 点击:

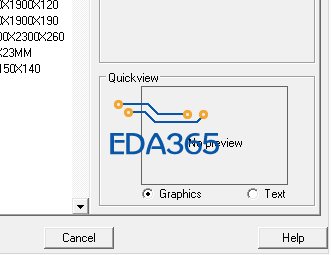

在用allegro做PCB放置器件时,弹出Placement对话框,选中左侧列表某一封装,右下角的Quickview内No preview,这是什么原因呢?
库路径设置没问题,同一路径下其他器件显示正常。
请大神指教,谢谢~
库路径问题的可能性还是很大。
先检查焊盘路径是否正确。
封装名字的大小写有关系吗?
没有的
所有路径看了下,没问题呢。同一路径下有好多元件呢,其他都正常啊
你再检查下,你这个有问题的元件,它使用的所有引脚的焊盘,是否都在正确的路径。注意是焊盘的路径,不是封装的路径。
我疏忽了一点,一直没注意看命令窗口。
命令窗口显示一个焊盘的封装在路径下找不到。
可以直接从dra中提取pad吗?
可以的。
问题解决了,多谢您的指导~
