电源和地飞线怎么是这样的？
录入：edatop.com 点击：
之前是4层的负片板 ， 我删掉两个内层后，变成两层板，但是怎么连线电源和地都提示仍有飞线。不明白怎么回事 请教各位啦
跟普通飞线的区别是：power or ground ratsnest
说明还有未连接的电源线和地线
这个是设置了电源属性之后
E:\PCB\IC TEST\train\capture\net_data\1021\1.jpg
E:\PCB\IC TEST\train\capture\net_data\1021\1.jpeg
?图片看不到

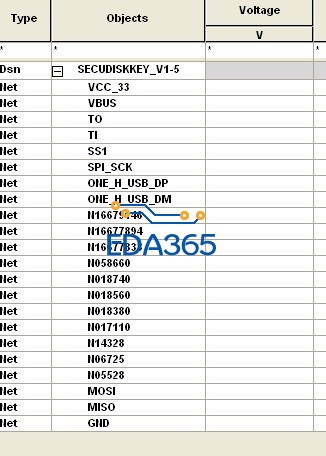

EDIT>>PROPERTIES>>VOLTAGE、然后把后面的VALUE值设置成0就OK
3.3V和gnd网络 改成0 或者clear 都不行 飞线还是没出来
我说是的EDIT>>PROPERTIES，不是EDIT>>NET PROPERTIES
C:\Documents and Settings\SN10023\桌面
C:\Documents and Settings\SN10023\桌面\1.jpg[/img]

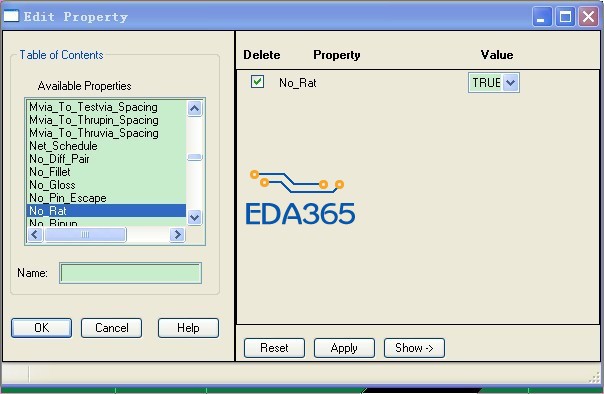

你说的没有飞线还有可能是属性里添加了NO RAT 属性，按图示在它前面打钩，再确认，OK
edit-property，然后选中地或者电源的NET，把ratsnest_schedule的选项去掉就可以了

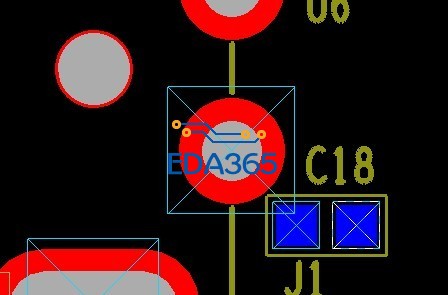

这是设置了电源属性的原因，有叉号的表示没有连接
