请教DRC错误怎么解决？
录入：edatop.com 点击：

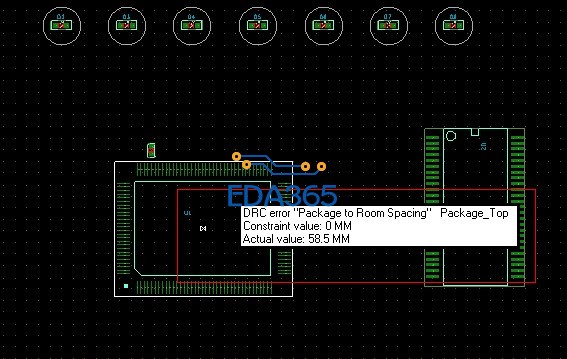

请教各位大侠：为什么我布局元器件的时候报DRC错误呢?这是怎么回事呢?
你的package keepin（元件摆放的空间大小）的区域设置太小了，元件都没有放置在这个区域内。
限高区域的存在导致你的器件布局产生drc
那怎么改呀?
你的这个room是自己画的吧?这个room具体属性是什么?就是room的限制规则是什么?这个规则可能导致你的一些部品不能放进去，只能是符合限制规则的部品能放到里面去。如果没有必要非得话room的话，我建议给删掉。如果只是为了让所有部品限制在一定区域内，就画个outline然后z-copy一个packagekeepin
