求教钻孔文件问题
录入：edatop.com 点击：
我最近画了个简单的二层按键板，出完生产文件使用CAM350查看其中钻孔文件有问题。
看上去像是 所有的钻孔都集中叠在一起了。

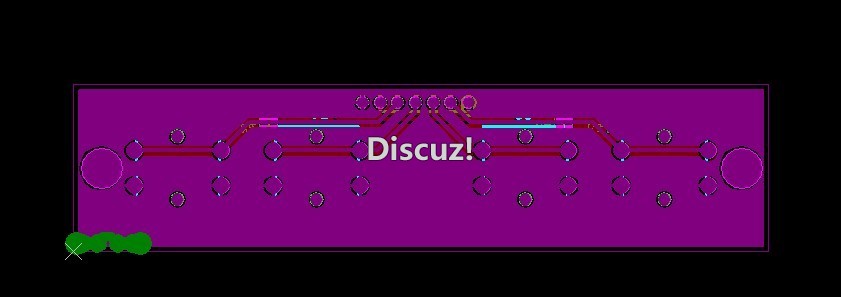

如图中绿色部分，
有人遇到过类似的情况么，前段时间我遇到过一次。重出了一次就好了 没在意。这次怎么弄
也没解决。其他几块板子都好的，这个一下子找不到问题所在。
看上去像是 所有的钻孔都集中叠在一起了。
如图中绿色部分，有人遇到过类似的情况么，前段时间我遇到过一次。重出了一次就好了 没在意。这次怎么弄
也没解决。其他几块板子都好的，这个一下子找不到问题所在。
没看到图，钻孔只要数据格式设置对了，就不会出问题的。
看看钻孔时的参数设置。
出钻孔文件时，format设为2,4，试试看
真的好了，非常感谢 。format 默认的是2,3
我查了一下好像一般2,3 2,4都可以用。不知道为什么会造成这种结果?
我出gerber时，一般设为2,4，没有设过2,3
学习了
你们所说的2.4---2.3都是什么意思?表示费解！
