allegro出光绘生产丝印问题

发现封装中的silkscreen层用shape做的，在生产丝印时发现无法生成。芯片封装中圆形点用shape add circle 选择silkscreen top，这样做的封装，在生成丝印时，发现凡是用此方法加的silkscreen都无法生成丝印文件，也就是说单单只显示autosilk top时，没有这些！是和原因?

artwork设置silkscreen是不是没加这层?

按理说用line添加的silkscreen top，和用shape添加的silkscreen top都是在同一层，既然前者能够生产丝印，后者也应该可以！

如果是同一层肯定可以的，你确定是同一层?shape是空心的还是实心的?

确定同一层，shape是实心的！

在增加shape 到silkscreen时subclass选择silkscreen top ，fill type选择的是static solid吗?还是选择unfilled?shape grid 选择current gird 还是none?

是board geometry还是package geometry 或者是其他的?你gerber的丝印层确定shape是有的?

package geometry

发上来一看就能解决

应该是没在artwork里面增加丝印层吧。

你还是截个图吧

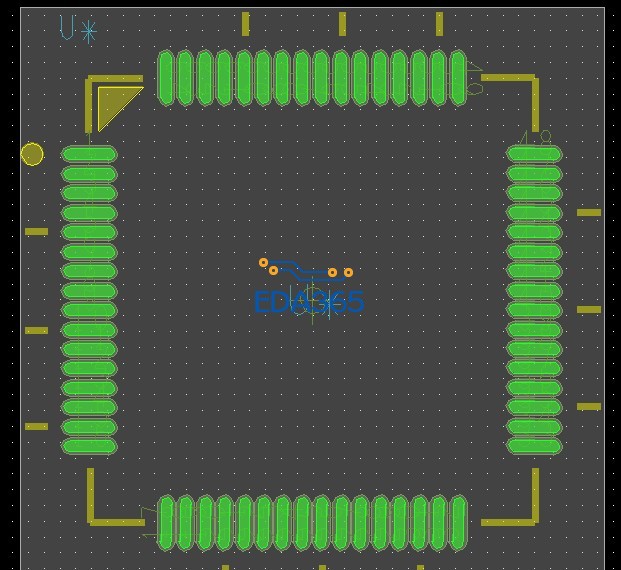

我做的封装，其中线条用的是add->line，而圆形和三角形用的是shape add circle，都是添加的silkscreen top，

下图是我生成丝印的设置，红色圈内为只显示package geometry 下的silkscreen top，显示有这两块，

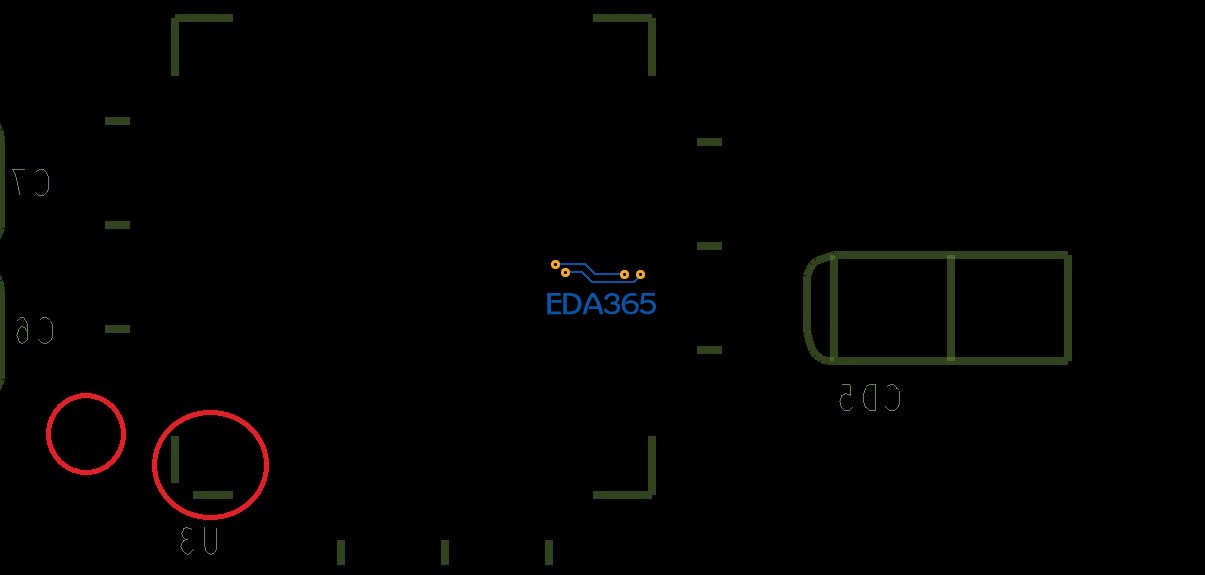

silkscreen 生成丝印后，只显示 manufacturer 下的autosilk top时，发现用shape add circle添加的 原本应该产生丝印的，没有产生！

感觉自动生成丝印这功能没什么用  在artwork里设置就好了

通过本次，体会到了，silkscreen感觉没用
