出GERBER文件遇到的怪事儿
录入：edatop.com 点击：

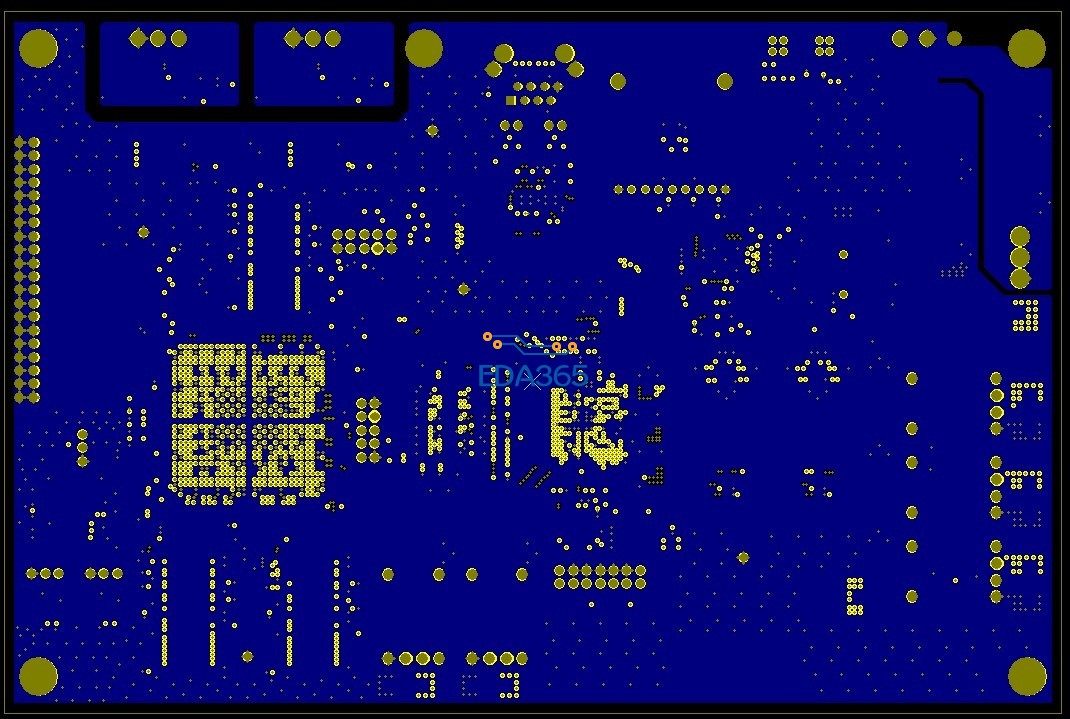

我在制板中木有问题，就是在出Gerber的时候，Gerber文件中铜箔没有对所有的过孔避让，只是针对两个或两个以上的过孔做出避让，而单个过孔全部没有避让，包括器件焊盘，请求高手速给予帮助。图中有金黄色边缘的孔木有避让。16.5的版本
小编是出odb++文件吗，建议使用8.2以上版本。
不是 是用274X出的
请上传PCB文件，方便分析。
自己顶顶 求助高手看看 板子不方便发出来 敬请谅解
在焊盘设置clea
这是什么意思 焊盘设置了 但过孔怎么办
似乎你都开窗了， 过孔不要开窗就应该可以了
过孔不要开窗。
我过孔没开窗
上傳pcb把 圖片不管用
谢谢大家回复 问题找到了 是由于CAM350的版本太低 显示问题
输出IPC文件给板厂就OK了。做下开短路。
事实证明，CAM对看Gerber文件的影响是巨大的，换了一个高版本的cam，问题迎刃而解 教训啊
我之前也遇到过，应该是显示问题，发到厂家没有问题
