怎样在焊盘上开多个窗？
录入：edatop.com 点击：
有的QFN器件中央的land pad要求开多个窗，在allegro中怎么实现?我想把这些窗放在一个shape里面，然后在焊盘里的solder mask调用，但是allegro的一个shape文件只能有一个shape。
在shape上开窗

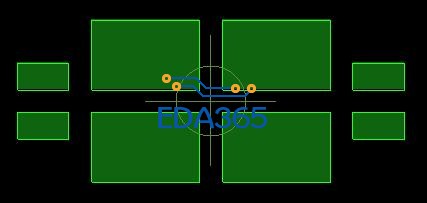

谢谢。能不能稍微具体一点?比如我想做是这样的shape，应该怎么操作?
有两个方法，要不当焊盘处理，要不在做封装时直接放Shape
直接用shape处理吧，建议下面直接做成一个shape异形焊盘，开窗再分成小块状的
做焊盘的时候不要管solder，在做封装的时候用shape添加solder就可以。
