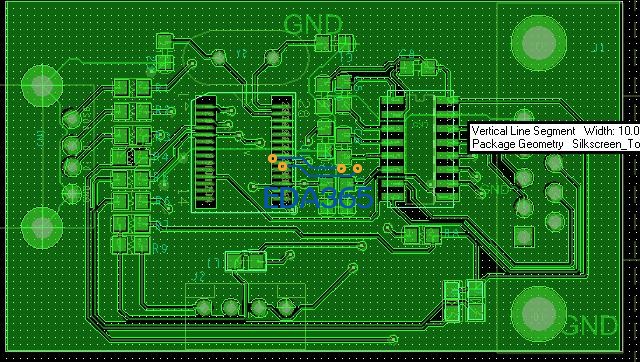

学习allergro 画了一个小板pl2303的，请大家指点
录入：edatop.com 点击：
感觉自己画的没有别人那么好看，别人的板子都是感觉如行云流水，很是漂亮，请大家指点
既然不是单面板 好多线 和器件布局还可以好好优化下， 晶振 让信号先经过电容再到晶振
画板是有讲究的。画多了你就知道怎么摆件，，怎么走线。
你这不是好不好看的问题，很多细节方面你都没搞好，出pin，信号环路，铜皮天线效应，振荡器下面穿线，而且到芯片没经过电容
出pin，信号环路，铜皮天线效应，振荡器下面穿线，而且到芯片没经过电容这些术语我都不懂哦，你有没有范例我研究研究，我是学生，很多不懂。
我晕，我怎么感觉还可以！
