类似属线的东西。求助。

录入：edatop.com 点击：

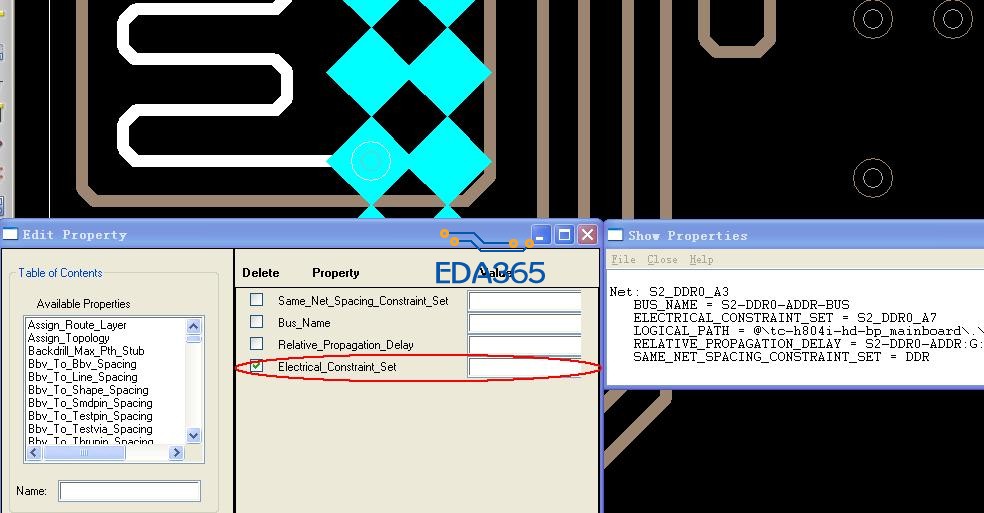

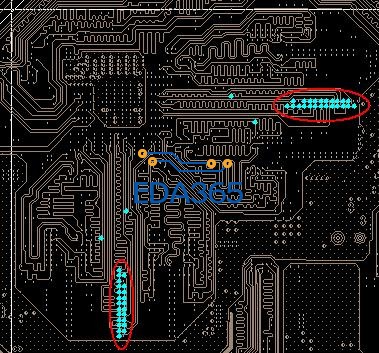

不知道是什么东西。
应该不是属线，我线都接完了。还是有这个东西。
这个作用是什么?类似BUS?还是设定等长的时候有作用?
如何在不删除属性的情况下，能够不显示?

T点吧

是T点。
我不想显示这个方框了。有点恶心。
怎么能保留T点功能，但是不显示方框?

16.5? 再点一下unrats all

可以设置一个方框的大小。把大小设置为很小就可以了

怎么设置?

unrats all就OK

同问，想知道怎么设

下图的这个是设置T形连接点大小的。

多谢，又学到了，呵呵

学习了
