有没有办法去除ALLEGRO封装的DRC错误?
录入:edatop.com 点击:
如题,如果一个封装没有办法必免DRC错误,又不想让这个错误在画板时出现。有没有办法去除呢?我听说可以在做封装时加入一个什么属性,加了属性后的封装再导入到PCB板后这个错误不会显现。不知道是不是真有这样一个方法,反正我是一直没找到。特上来求正一下,有知道的上来分享一下吧。谢谢!别和我说做成异形焊盘来解决这个问题哦。因为这个不是好办法。
:)
有知道出来说说。
木有人知道吗?
这个貌似没办法屏蔽。一定要弄的话,只能关闭ONLINE-DRC了
你应该是封装的Shape重合了吧,合并下就OK了
TOOLS ——DATABASE CHECK 选择update ALL DRC然后CHECK一次就达到目的了

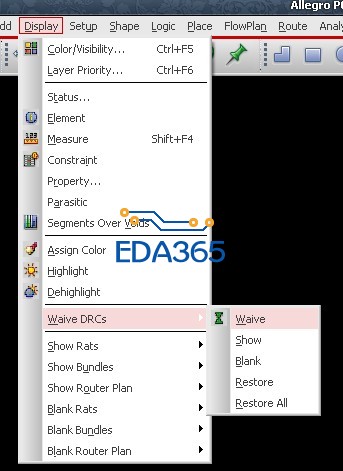

DISPLAY里可以设置 :见下图
这些办法我知道,我只是听人家说可以在做封装时就把这DRC解决掉,这样就无后顾之忧了。
没有太大意义,比如你做一个QFP的封装,焊盘中心间距0.5MM,边缘距离可能是小于8MIL,你可以在做封装的时候调用constraint manager然后设置最小间距小于8MIL让软件不报错,但是这个规则不能够传递到PCB中,你实际的间距规则任然是按照PCB为准。
贴图看看
我知道,你做封装时修改下规则(space)就可以了,比如说Pin to pin or pin to shape等,
我遇到的大多数为pin to pin 。
不想报pin to pin 的space错误,可以设置元件的属性-nodrc_sym_same_pin
楼上正确
好久没上来,看到大家的回答,非常谢谢!
