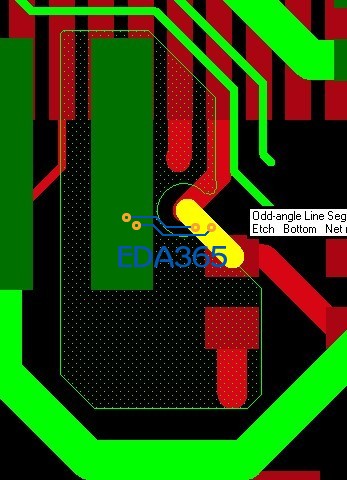

看看这个走线很奇怪，why？
录入：edatop.com 点击：
如题，请大神解答、、、3Q
你让别人帮你解答什么呢?
那个走线为什么要那样子呀。首先覆铜的没有铺到电源的倒角那个区域，这个原因我暂且理解为防止对GND的干扰，既然是这样为什么不直接吧下面电源的走线拉直?我讲的是不是还不够明白? 呵呵
图片上看不到网络名，你确实没说清楚
非常的确定呀。、、、下面的走线就是电源，覆铜的那块是GND
这块覆铜是静态铜
你用的PADS吧，
就圖面上來說 , 誰能說那塊銅就是 GND ?
那也只有你自己知道吧 ！
貼張圖就直接問為什麼 , 我還想問你到底在想甚麼.
事實上你看圖形應該也會知道, 這個資料有被後來修改過 , 那塊銅有一個圓缺口 , 應該是當初那個位子有打 Via , 後來走線改了 ( 可能是用 Change Layer 把走線直接搬過去 ) , 因此走線型態沒改變. 而那塊同是使用靜態銅 , 就變成這個樣子了.
