allegro从15.7转到16.5连线到pin一定会拐角怎么回事？

录入：edatop.com 点击：

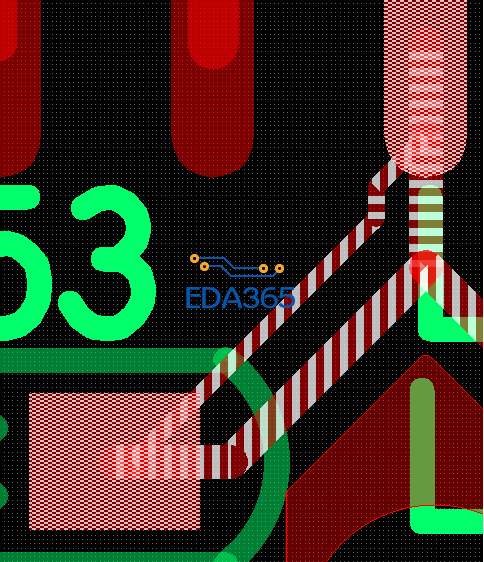

如图所示，
本来想连接两个pin，在15.7里面直接连上就会45度接到目标pin上了，现在直接连就会自动调整出一截横线来，一条直线被拐来拐去的，有什么方法改回去吗?

拉线时击右键将Enhanced pad entry 勾取消就行了

谢谢了就是这样
