怎么将一些人为的DRC错误设为特殊允放
录入：edatop.com 点击：
allegro

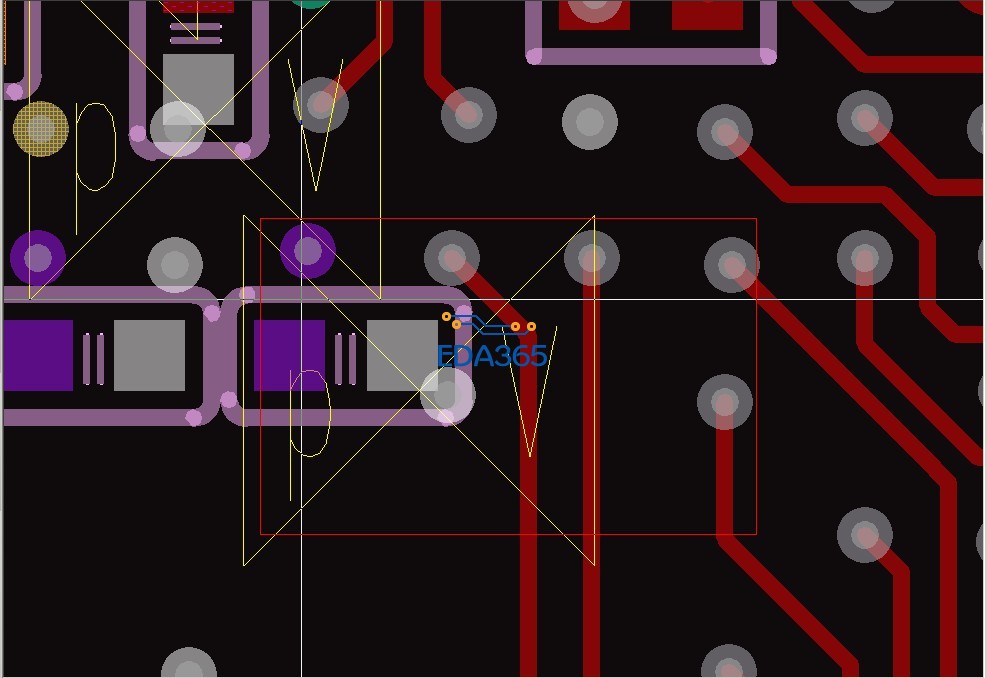

问题如题 ，因为有一些地方做处理时可能会把打孔打到焊盘上，这样的话DRC就会报错，但实际是我们人为为了散热等各种特殊因素故意为之
javascript：;
因为生产PCB这些错误是允许的，请大家帮忙想下， 是否有办法将这些错误单独允许呢。如果板子这类错误多的话，打开DRC检查实在是不好看。
问题如题 ，因为有一些地方做处理时可能会把打孔打到焊盘上，这样的话DRC就会报错，但实际是我们人为为了散热等各种特殊因素故意为之
javascript：;
因为生产PCB这些错误是允许的，请大家帮忙想下， 是否有办法将这些错误单独允许呢。如果板子这类错误多的话，打开DRC检查实在是不好看。
你可以把这类DRC错误显示关掉就是了。
问题是不能关，你想下关掉的话那不这类错误就不显示了， 如果别的网络的孔打到到不同网络的焊盘上，那两个不同网络连接就短路了。这样是绝对不允许的。还是得想下有什么办法可以把它设为忽略，也就是说你知知道的错误并且他是允许的，你就可以通过一个设置来设置下允许例外，下次他就不会对某个元件的某个网络报错。
乱说，同网络可以的，在约束管理器的physical里面，右侧有个pad pad直接相连的选项，你选择ALL ALOWEd或者VIA IN PAD allwed 就不会报错了
太感谢了 ， 一直不知道还有一个这可以设置 ！设置 了下OK
还有个问题 ，现在同网络孔打在焊盘上是可以例外允许了， 可孔要是打在边边上还是会报错
javascript：;
