Allegro 3D 显示的小问题

录入：edatop.com 点击：

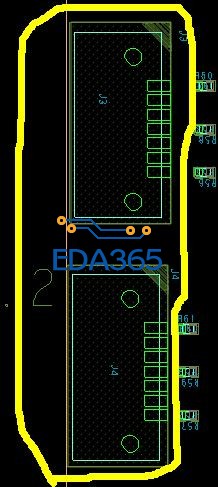

如图：

这个接口的封装是在TOP层的，我用Show element看过焊盘了~

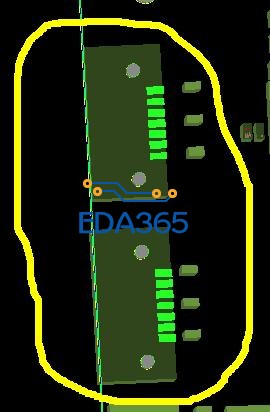

但在3D图中怎么跑背面去了?

其他元件3D都正常，就这个封装有问题，请问是怎么回事哦?哪里的设置没对吗?求指点！

麻烦大神们冒个泡泡啊，第一次画多层板，想弄清楚遇到的细节，不然心里很不踏实~~

3D应该是以placebound层为依据，是不是封装 placebound层在bottom?

是的，呵呵，画封装时画错了~后来仔细检查才发现~
