cadence丝印问题
录入:edatop.com 点击:
请问,印在板子上的位号丝印是做在哪一层,是board—silk层么?是自动生成的还是手动添加的?在线等,急!

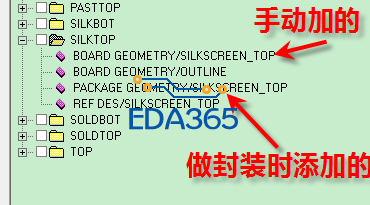

FYI
refdes 的silkscreen—top
FYI
是啊 我想知道这个位号的丝印能不能在板子上自动生成?
嗯 但是在pcb板做好之后,它上面会印上R1,R2等丝印,这个丝印是自动生成的么,为什么我做封装是在ref-silk做的丝印导入板子后,没有办法移动
可以,和其他的位号重叠的,具体不知道哪个层。不过最后出gerber的时候你会发现丝印层的文字是refdes那个位号。
我不是很精啊,可以试试。

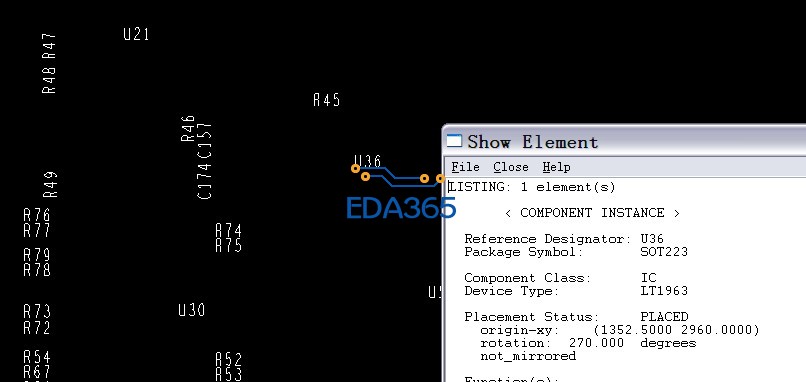

就是这种丝印。我不知道是怎么生成的
那就先看看是哪个层的text
先看一下那个text在哪个层吧
在ref—silk层,
那应该可以移动到相应的元件附近吧,这个建封装时会添加的,导入网表后就会生成了相应的位号。可以移动
我试了,移动那个丝印封装也会随着移动,他们是在一起的
edit-move,在find中只选择text
解决了,位置还得自己手动调
是的啊,要自己手动调
