Allegro导入网表出问题
录入：edatop.com 点击：
Pin numbers do not match between symbol and component. Run dev_check on device file for more information
这是导入网表时出的信息，是引脚数目不匹配。我就是不知道用什么方法检查，望大家指点下，谢谢！
这是导入网表时出的信息，是引脚数目不匹配。我就是不知道用什么方法检查，望大家指点下，谢谢！

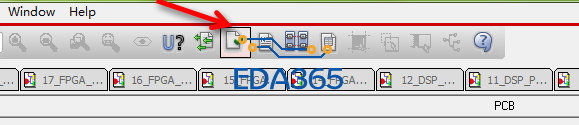

可以运行一下规则检查如下图箭头所示
dsn中的零件pin number和allegro中的零件pin numebr不对应造成的
pcb里面 做封装环境下可以查看封装的PIN脚数 display\Status
dsn 里面 也进入封装编辑环境里可以查看封装属性 即可查看出封装的PIN脚数
对于密的BGA封装很有帮助！
受教，多谢了！
做part与package时细心一些就好了，不该花费心思的事儿。
