求助关于cadence封装的问题
录入：edatop.com 点击：
请教各位大虾一个问题：
菜鸟我以前是用Altium Designer 6.9排板，最近才可是用cadence16.3，在电路里面用到了LT1764-3.3，相信大家都很熟悉，它的封装是TO-220，如图;
，
我是使用LP Wizard 10.4生成的封装，按软件提示和器件的尺寸， 生成如下封装：
感觉没有什么问题，可是在PCB Editor里面导入网表的时候，软件提示如下错误：
ERROR(SPMHNI-196): Symbol 'TO-220' for device 'LT1764A_TO-220_LT1764A' has extra pin '6'.
意思好像是说我生成的封装有额外的引脚6，菜鸟我搞不懂为什么会有这样的提示?各位大虾肯定也用过这种封装的器件，你们是怎么生成的?
菜鸟我以前是用Altium Designer 6.9排板，最近才可是用cadence16.3，在电路里面用到了LT1764-3.3，相信大家都很熟悉，它的封装是TO-220，如图;
，

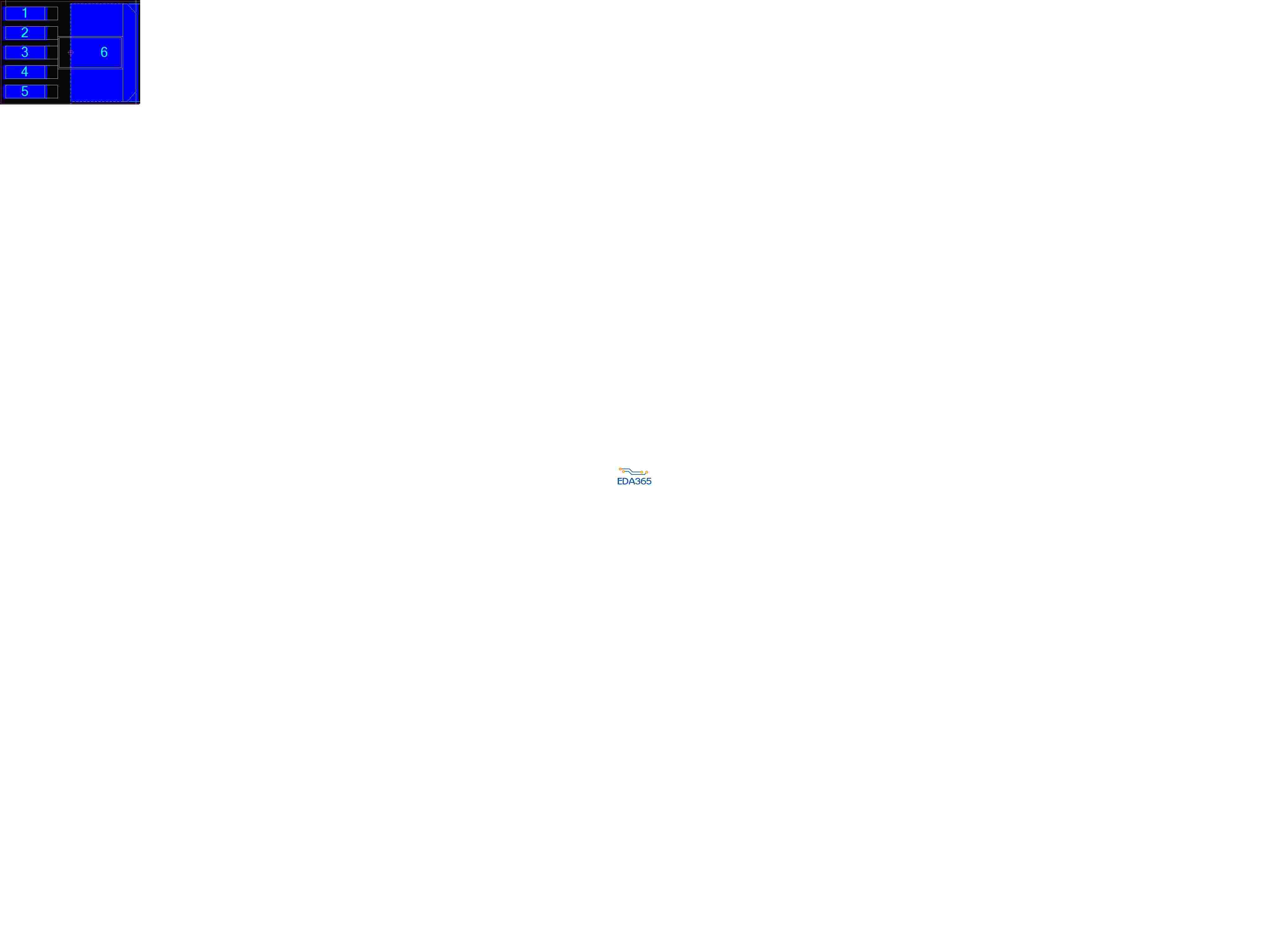

我是使用LP Wizard 10.4生成的封装，按软件提示和器件的尺寸， 生成如下封装：
感觉没有什么问题，可是在PCB Editor里面导入网表的时候，软件提示如下错误：
ERROR(SPMHNI-196): Symbol 'TO-220' for device 'LT1764A_TO-220_LT1764A' has extra pin '6'.
意思好像是说我生成的封装有额外的引脚6，菜鸟我搞不懂为什么会有这样的提示?各位大虾肯定也用过这种封装的器件，你们是怎么生成的?
cadence 要求原理图封装和PCB封装引脚数量一致， 你应该修改原理图封装， 做成6个引脚，然后再倒入就没有问题了。
那个散热焊盘也是一个脚，你的封装有几个脚，原理图就必须有几个脚，不然就加NC属性
