CADENCE 原理图添加封装，求助
录入：edatop.com 点击：
如何选择原理图一个 页面里面的所有元件?
怎么查看原理图所有元件的封装是否有遗漏?
求大师指点一下啊，发现我在添加比较大的原理图时候，一个一个来比较麻烦，有没有比较好的办法，非常感谢
怎么查看原理图所有元件的封装是否有遗漏?
求大师指点一下啊，发现我在添加比较大的原理图时候，一个一个来比较麻烦，有没有比较好的办法，非常感谢
右键select filter，直选part，框选所有器件看属性就可以了
查看所有元器件封装情况：

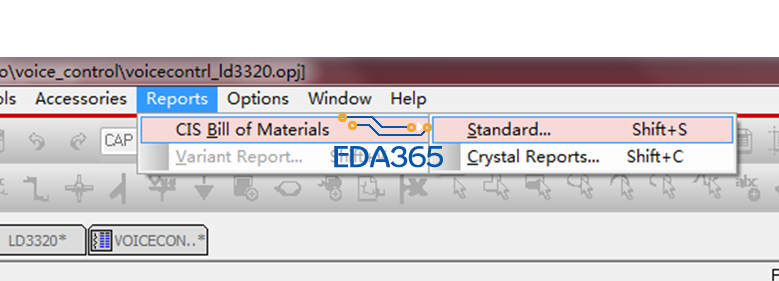

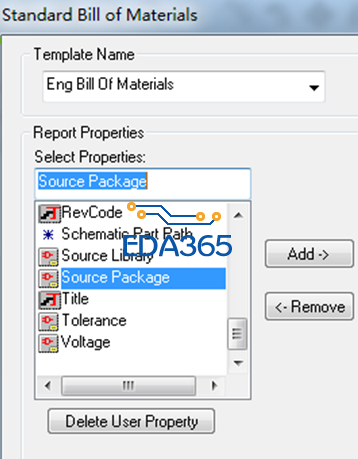

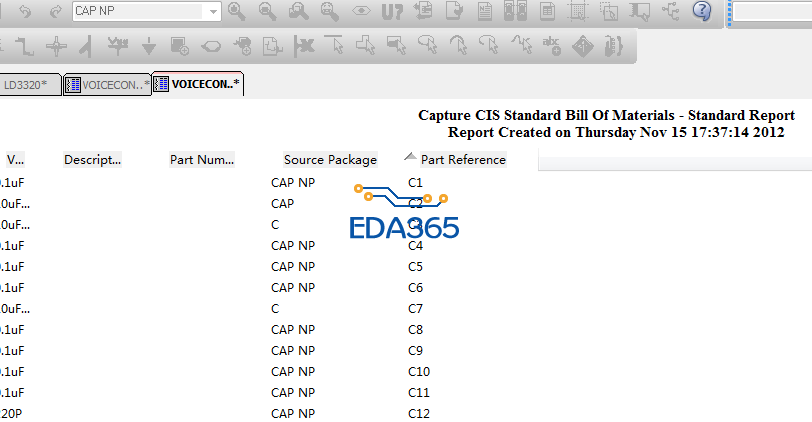

选中 .DSN , 选择Reports > CIS bill of materials > standard > 在 Select Properties 的方框内选择》双击PCB FOOTPRINT, 让它到OUTPU FORMAT 方框内 ，然后OK，就可以产生 封装报表
选中DSN文件，右击选中EDIT Object properties，在里面找到PCB FOOTPRINT栏，可以查看到所有的元器件封装
