求助，allegro拉线的时候怎么设置不会出现不自然的弯曲
录入：edatop.com 点击：

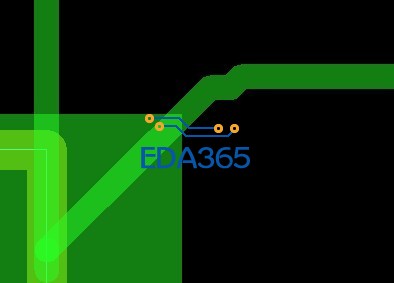

RT，见附件图片，拉线到焊盘的时候明明不用拐弯的，allegro却自己加了一个弯
来个高手回答一下啊，感谢不尽。
拐弯处应该有东西，走线才会自动避让，打开所有层检查一下为好~~~
拐弯处没有东西啊，我用slide修就可以了，只是不能每条线都修啊
格点太小,不该点鼠标时点了.......
options——line lock设置为off试试

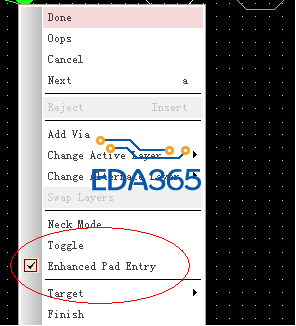

该功能的开关在走线的命令状态下，右键勾选或者去掉，看是不是这个问题
楼上说的对，就是这个问题，谢谢！
布线时，opitions栏里smooth不要选择off
