关于焊盘 十字花孔的问题~
录入：edatop.com 点击：
怎么更改十字花孔，线宽~如图
铺铜参数那里设置为4就可以了

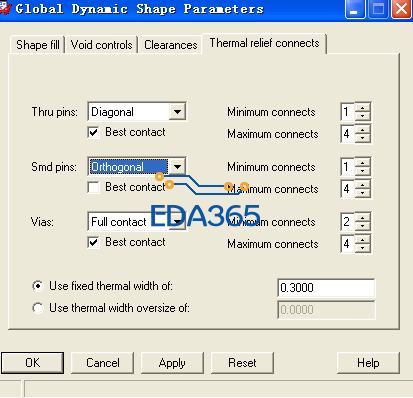

Shape--Global Dynamic shape Parameters 在Thermal relief connects中选择相应的参数就可以修改了
谢谢，设置成4，只是连接4个哦，并没有把线加宽呢
谢谢，设置成4，只是连接4个哦，并没有把线加宽呢
下面那个 Use fixed thermal width of： 应该可以改线宽
哇塞， 是真的，谢谢你啦~~朋友
