为什么allegro可以看到，生成artwork后用CAM看不到OUTLINE？
录入：edatop.com 点击：

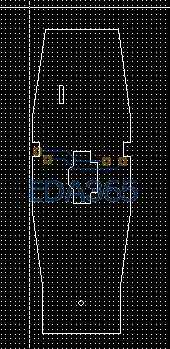

allegro打开geomery里outline可以看到外框
artwork生成选择了geomery里outline
但是用caM打开后outline.art是空的 为啥?
注：outline是DXF导入的，自己改封闭了
1.确认你生成光绘的层中包含了此层。
2.确认你在生成光绘过程中没有出现Error
PS：可能还会有其他原因，但可以确定的是跟封闭不封闭的shape是没有关系的。

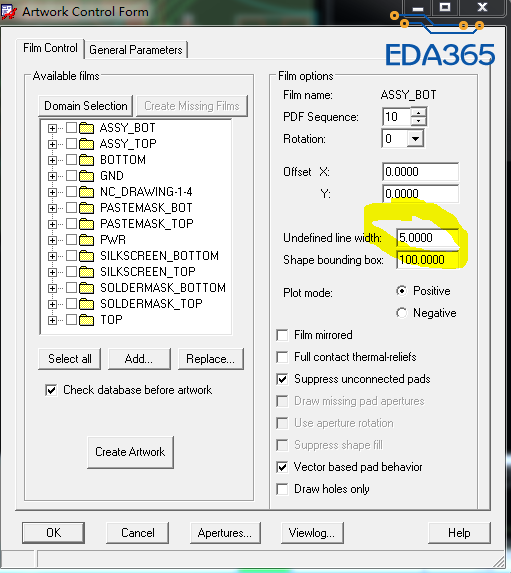

在artwork里的ouline层（一般是drill）右侧的undefined line width里填个6MM的值
填了值的
没设置线宽
把最小显示线宽改小一点，每一层都给加上（atwork）
这里设置一下宽度
仍然LS正解
