器件DRC问题，求解释
录入：edatop.com 点击：

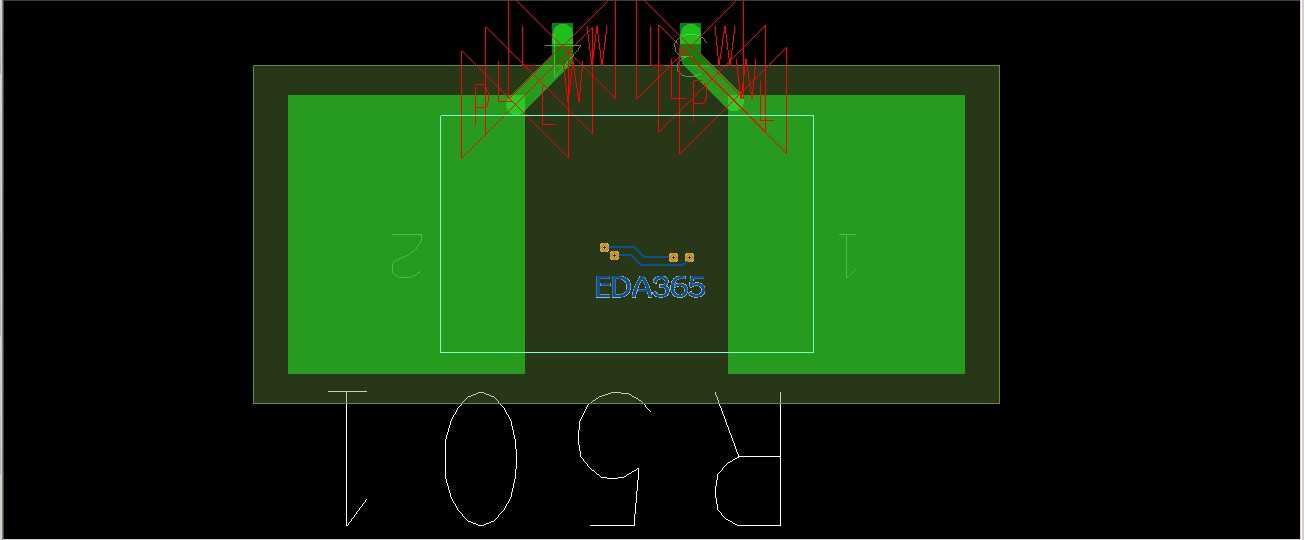

最近有看到一个检测电流的电阻封装，器件导入到PCB之后发现该电阻本身出现DRC错误，设置了间距，都没有用，求高人只指点。如图：
DRC错误
你可以看一下DRC说的到底是什么错误啊，然后改一下设置
DRC报的是PL和LW PL原因可能是走线不是从焊盘中心引出 默认不是同网络 导致line to smd的DRC LW的原因就是封装引出导线的线宽不满足你自己的设的约束要求 你可以把这两跟导线删掉自己从焊盘走一下OK
谢谢！
