倒圆弧角遇到的问题
录入：edatop.com 点击：

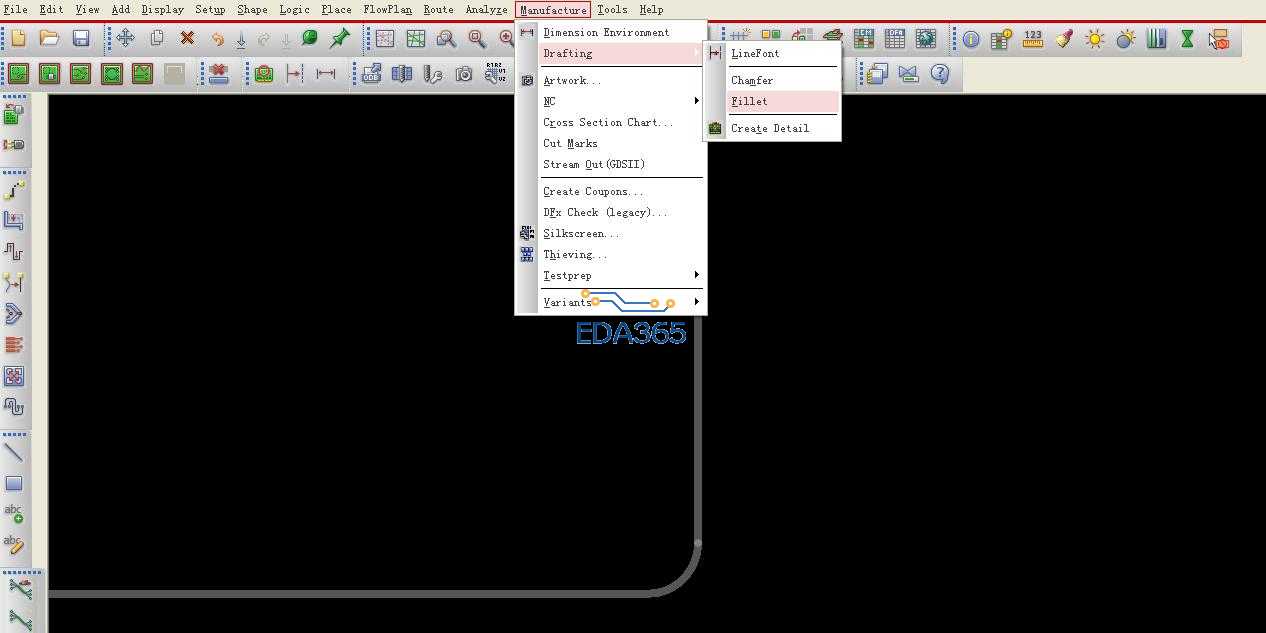

想把PCB直角倒圆弧角，用Manufature---->Dimension/Draf---->Fillet命令没有反应，求解。

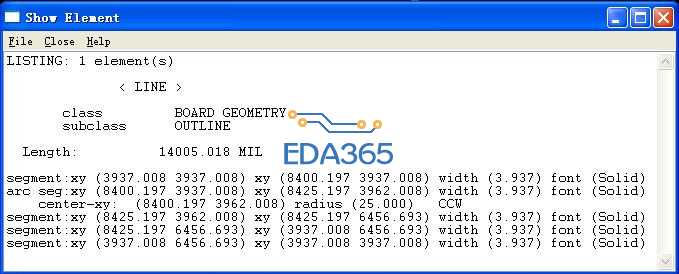

你的外框的属性是怎么样的?
板框不能是Shape
我Z-COPY的DXF文件的外框，这种好像不能倒角啊?
Z-copy出来的都是shape属性，不能用这个命令的。这个命令只适用于line.
thanks
Z-Copy后的属性是Shape，你可以在菜单栏Shape/Decompose shape，把Shape转成line形式，再导圆角。
其实方便的办法，导入allegro前直接在DXF里导圆角，这样方便些。
shape也是可以直接倒角的，不过不是这个指令，在RF-PCB菜单下Flexible Shape Editor的shape corner chamfer就可以的
学习了，这里高手多啊！
