Allegro 焊盘网络捕获问题
录入：edatop.com 点击：

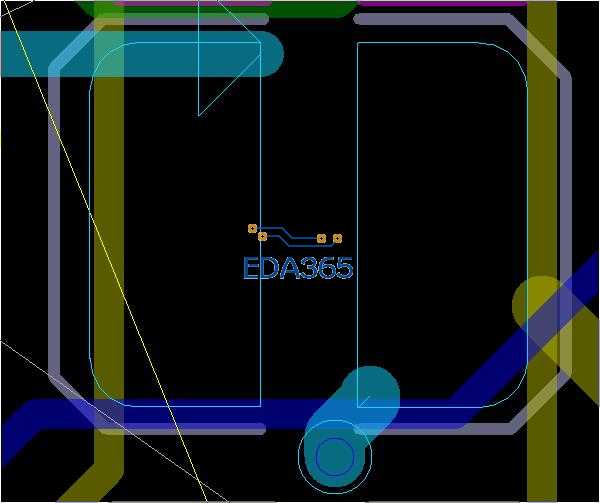

做了一个flash焊盘，结果拉线时没有抓焊盘的中心点，如图所示，在呕心的拐角里，请问各位大神，如何解决此问题?
看一下你的焊盘是不是建的有问题，你是采用先建shape，再把shape导进去，做的焊盘吧，这个估计要重新再建一个shape。你现在的问题是，你走线的中心在焊盘的边上，主要原理是你在建shape的时候，这个位置是shape原点（指0 0坐标）
建SHAPE时将图纸的（0 0）坐标设在SHAPE焊盘的中心，再在PAD里导入该SHAPE即可！
