BGA pin 间距只有0.5，线出不来，但是很多空脚，想从空脚上走线，如何设规则？
录入：edatop.com 点击：

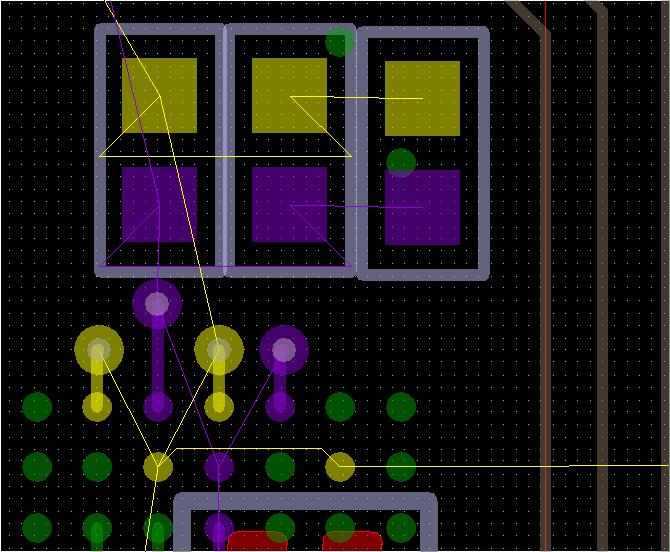

大家帮我看看，我有net 的pin想从没有net属性的pin上借道拉线出来，怎么设这样的规则?才能把线经过BGA没有net属性的pin走出来，如下面这样的图
设置SMD pin到line的距离，小到你能拉出线的程度，要不就扇出从其他层拉出来
0.5可以走线啊,看你要走多宽的线,一般3.1Mil是没问题的,但是你表层镀金厚度可能就只有0.5盎司了.
改symbol，把那些空pin删掉。
同意楼上说法
用HDI
如果是同一个BANK,相同电压，可以在原理图里设置swap pin啊，不过如果是CLK和RESET，和比较重要的信号就不行了，IO的可以。
另个办法，跟硬件工程师商量，能不能将没定义的NC脚定义为要出现网络。

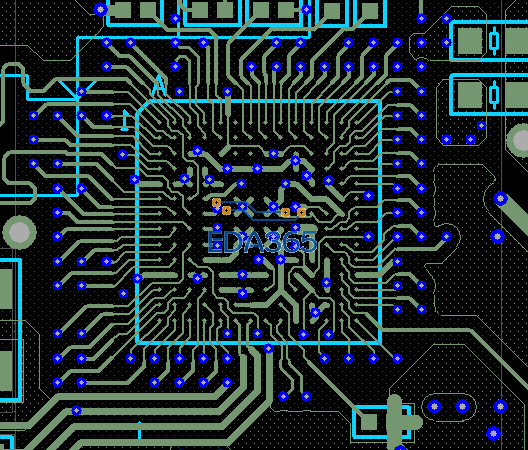

前不久也做了一款0.5BGA的 最小线宽3.5mil；通孔设计，不知道你的0.5bga 有多深；贴个图供你参考。（此项目来自高清网络摄像机核心板）
阅读权限: 9
0.5 bga 通孔设计

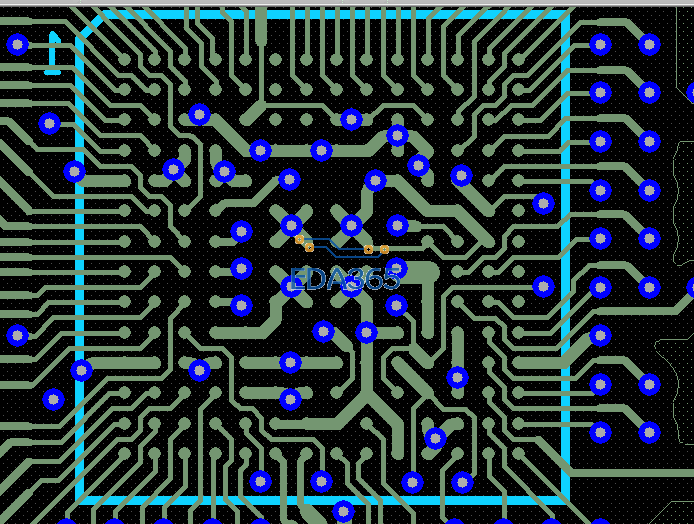

再贴一张大点的，
0.5 bga 通孔设计
