ALLEGRO 封装导入以后 所有网络布线都报错，请指点
录入：edatop.com 点击：

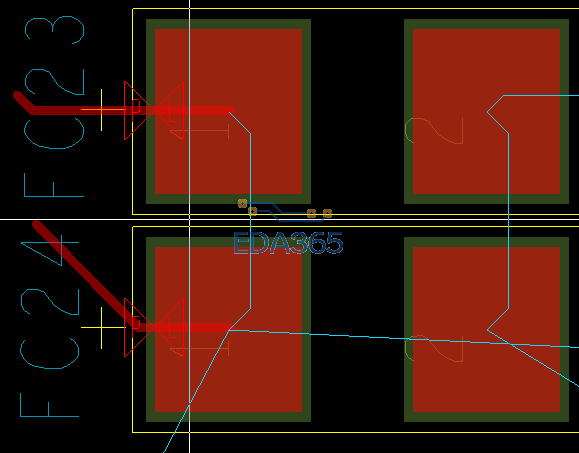

我将在allergo中导入封装以后布线，但是所有网络走线都报 PL 的错误。见下图，不知是什么原因，
我看了规则，PIN到line的距离为10mil ，应该没有设置错误，请各位指点 谢谢！
我看了规则，PIN到line的距离为10mil ，应该没有设置错误，请各位指点 谢谢！
你这个是不是没接上，那个白色的应该是鼠线吧
谢谢帮忙 已经解决了
请问小编，你这个问题怎么解决的
重新导入封装后，焊盘位置发生了偏移
修改封装的时候，不要修改原点位置，allegro是用封装的原点作为位置信息的。
